RSK-nr enhet: ST

RSK-Nr: 536 01 19

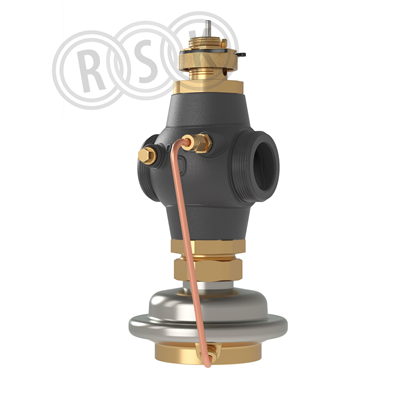

AVQM PN25 32/12,5 /0,2

Styrventil

Inlagd: 2017-07-07

RSK-nr enhet: ST

PICV (Pressure independent control valve) tryckoberoende styrventil för fjärrvärmeundercentraler. Används för både tappvarmvattenstyrning och värmestyrning. Perfekt i system med varierande tryck på fjärrvärmesidan. Ventilen konstanthåller tryckfall över eget säte. Detta medför mkt noggrann reglering av flödet utan pendlingar. Glykolblandat vatten max 30%. DN32. Utvändigt gängad ventil G40

PICV (Pressure independent control valve) tryckoberoende styrventil för fjärrvärmeundercentraler. Används för både tappvarmvattenstyrning och värmestyrning. Perfekt i system med varierande tryck på fjärrvärmesidan. Ventilen konstanthåller tryckfall över eget säte. Detta medför mkt noggrann reglering av flödet utan pendlingar. Glykolblandat vatten max 30%. DN32. Utvändigt gängad ventil G40

Märkningar

Dokument

Översikt
RSK-nummer5360119
Tillverkarens artikelnummer003H6753
GTIN5702421542743
ProduktStyrventil
ProduktnamnAVQM PN25 32/12,5 /0,2
DimensionG40
Storlek-
Tryck/Flöde/Tempmax flöde 2,78 l/s
Effekt/Eldata-
Funktiontryckoberoende styrventil
Utförande-
Färgsvart
Ytbehandling-
MaterialEN-GJS-400-18-LT
Standard-
Övrig info-
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=003H6753&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer 003H6753
GTIN 5702421542743
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=003H6753&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Stål
Materialkvalitet Segjärn EN-GJS-400-18 (GGG 40.3)
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 25
Modell/Utförande Membran
Volymflödeshastighet 0,4 - 10 m³/h
Förinställt flödesvolym Med slagbegränsning
Min. differenstryck 80 kPa
Max. tryckdifferens 1600 kPa
Anslutning reglerenhet Övrigt
Ventilkarakteristik Logisk
Typ av tryckkompensation Mekanisk
Slaglängd 10 mm
Med mätnippel Nej
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Ja
Lämplig för glykol Ja
Medietemperatur (kontinuerlig) 2 - 150 °C
Längd 100 mm
Höjd 150 mm
Inställningsmetod via NFC (Near Field Communication) Nej
Inställningsmetod direkt på produkt Ja
Inställningsmetod via manuellt programmeringsverktyg Nej
Inställningsmetod via PC-verktyg Nej
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP 5702421542743
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 380
Bredd (mm) 175
Höjd (mm) 175
Vikt (kg) 5,9
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5360119.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf
