RSK-nr enhet: ST
Inlagd: 2025-03-06
RSK-nr enhet: ST

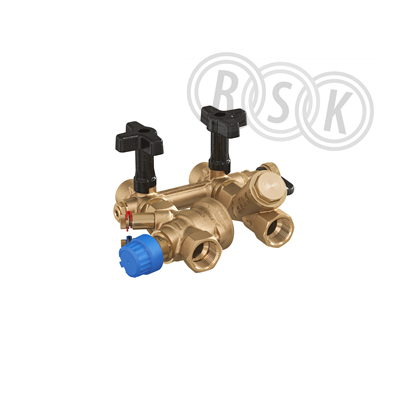

AB-QM Flexo 4.0 80 DN15HF. Ventilkit med AB-QM 4.0 DN15HF (120-1200 l/h), två avstängningsventiler, samt ett FV filter. c/c 80 mm, vänsterversion.
AB-QM Flexo 4.0 80 DN15HF. Ventilkit med AB-QM 4.0 DN15HF (120-1200 l/h), två avstängningsventiler, samt ett FV filter. c/c 80 mm, vänsterversion.
| RSK-nummer | 5356285 |
|---|---|
| Tillverkarens artikelnummer | 003Z1622 |
| GTIN | 5702424604677 |
| Produkt | Ventilkit |
| Produktnamn | Flexo AB-QM 4.0 DN15HF |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | 120-1200 l/h |
| Effekt/Eldata | - |
| Funktion | ventilkit med filter |
| Utförande | AB-QM 4.0, fv filter, 2 st. Av |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1622 |
|---|
| GTIN | 5702424604677 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutningar | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,12 - 1,2 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 25 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Ja |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | 2 - 95 °C |
| Längd | 1334,5 mm |
| Bygglängd | 98,5 mm |
| Höjd | 211 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702424604677 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 280 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 190 | ||
| Vikt (kg) | 1,94 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5356285.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356285.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_22_5356285.pdf |
