RSK-nr enhet: ST
Inlagd: 2002-04-30
RSK-nr enhet: ST

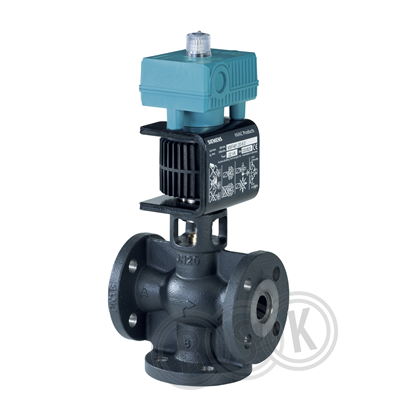

Avancerad flänsad 2-/3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Genom sina unika egenskaper passar den även till många andra speciella applikationer. Ventilen kan användas som 2-vägs ventil eller 3-vägs blandningsventil, ej som fördelningsventil. Ventil och ställdon bildar en komplett enhet och är tryckkompenserad, extremt snabb (gångtid <2 s) med stort ställförhållande (1:1000). Kan endast användas i slutna kretsar. Egenskaper för MXF461..:
Avancerad flänsad 2-/3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Genom sina unika egenskaper passar den även till många andra speciella applikationer. Ventilen kan användas som 2-vägs ventil eller 3-vägs blandningsventil, ej som fördelningsventil. Ventil och ställdon bildar en komplett enhet och är tryckkompenserad, extremt snabb (gångtid <2 s) med stort ställförhållande (1:1000). Kan endast användas i slutna kretsar. Egenskaper för MXF461..:
| RSK-nummer | 5353803 |
|---|---|
| Tillverkarens artikelnummer | BPZ:MXF461.15-3.0 |
| GTIN | 7612914010087 |
| Produkt | Styrventil |
| Produktnamn | Magnetic MXF461.15-3.0 |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | Kvs 3 |
| Utförande | med fläns |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:MXF461.15-3 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:MXF461.15-3.0 |
|---|
| GTIN | 7612914010087 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:MXF461.15-3 |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 15 |
| Utvändig rördiameter alla anslutningar | 15 mm |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 300 bar |
| Ytskydd | Övrigt |
| Kvs-värde | 3 |
| Läckageförlust Kvs-värde | 0,02 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Läckageförlust bypass kvs-värde | 0,2 % |
| Grundkarakteristisk för bypass | Linjär |
| Installationsmetod, fördelande | Nej |
| Styrinställning (Svo) | 0,001 % |
| Stängningstryck | 300 bar |
| Noll-tryck returflöde | Spänningslöst stängd |
| Lägesrapportering | 0-10V |
| Inställbar återkopplingssignal | Ja |
| Transmission | Magnetisk |
| Inställbart arbetsområde | Nej |
| Hjälpkontakter | Nej |
| Med ändkontakter | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 2 s |
| Kapslingsklass (IP) | IP54 |
| Explosionssäker | Nej |
| Max. ingång elektrisk effekt | 29 VA |
| Tillåten relativ luftfuktighet | 5000 - 95000 % |
| Omgivningstemperatur | -5 - 45 °C |
| Längd anslutning 1 | 65 mm |
| Bygglängd anslutning 1 (Z1) | 65 mm |
| Längd anslutning 2 | 65 mm |
| Bygglängd anslutning 2 (Z2) | 65 mm |
| Längd anslutning 3 | 65 mm |
| Bygglängd anslutning 3 (Z3) | 65 mm |
| Höjd | 315 mm |
| Bredd | 130 mm |
| Djup | 100 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 140 | ||
| Höjd (mm) | 420 | ||
| Vikt (kg) | 6,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353793.pdf |
|---|---|
