RSK-nr enhet: ST

RSK-Nr: 535 39 63

VBI61.32-16

Styrventil

Inlagd: 2014-09-04

RSK-nr enhet: ST

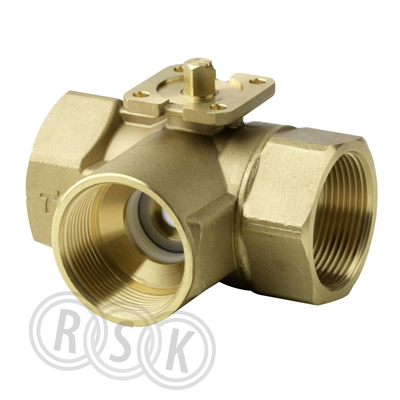

Invändigt gängad 3-vägs modulerande kulventil. Används i värme-, luftbehandlings- och värmepumpsanläggningar som reglerventil. Ventilen kan endast användas som blandningsventil, ej som fördelningsventil. De modulerande kulventilerna har en flödeskarakteristik som liknar sätesventilers. Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Kan endast användas i slutna kretsar. Vridningsvinkel 90°. Egenskaper för V..I61..:

  • •  Modulerande kulventiler för medietemperaturer från -10…120 °C
  • •  Ventilhus av avzinkningshärdig mässing
  • •  PN 40
  • •  DN 15…50
  • •  kvs 1…63 m3/h
  • •  Utrustas med elektromekaniska vridande ställdon GQD..9A, GSD161.9A, GDB..9E, GMA..9E, GLD161.9E eller GLB..9E (beroende på ventil och funktion)

Visa mer

Invändigt gängad 3-vägs modulerande kulventil. Används i värme-, luftbehandlings- och värmepumpsanläggningar som reglerventil. Ventilen kan endast användas som blandningsventil, ej som fördelningsventil. De modulerande kulventilerna har en flödeskarakteristik som liknar sätesventilers. Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Kan endast användas i slutna kretsar. Vridningsvinkel 90°. Egenskaper för V..I61..:

  • •  Modulerande kulventiler för medietemperaturer från -10…120 °C
  • •  Ventilhus av avzinkningshärdig mässing
  • •  PN 40
  • •  DN 15…50
  • •  kvs 1…63 m3/h
  • •  Utrustas med elektromekaniska vridande ställdon GQD..9A, GSD161.9A, GDB..9E, GMA..9E, GLD161.9E eller GLB..9E (beroende på ventil och funktion)

Märkningar

CE

Dokument

Översikt
RSK-nummer5353963
Tillverkarens artikelnummerBPZ:VBI61.32-16
GTIN7612914074393
ProduktStyrventil
ProduktnamnVBI61.32-16
DimensionRp32
Storlek-
Tryck/Flöde/TempPN40, kvs16
Effekt/Eldata-
Funktion3-vägs kulventil
Utförandemed invändig gänga
Färgmässing
Ytbehandling-
Materialmässing
Standard-
Övrig infokontinuerlig
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VBI61.32-16
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VBI61.32-16
GTIN 7612914074393
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VBI61.32-16
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing CuZn36Pb2As (CW602N)
Dimension (Nominell diameter) DN 32
Utvändig rördiameter anslutning 1 32 mm
Anslutning 1 Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
Utvändig rördiameter anslutning 2 32 mm
Med koppling anslutning 1 Nej
Anslutning 2 Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
Utvändig rördiameter anslutning 3 32 mm
Med koppling anslutning 2 Nej
Anslutning 3 Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
Tryckklass PN 40
Tryckklass fläns (flänsborrning) PN 40
Max. differenstryck vid 20°C 3,5 bar
Med koppling anslutning 3 Ja
Medietemperatur (kontinuerlig) -10 - 120 °C
Ytskydd Obehandlad
Medicinskt ren Nej
Fettfri Nej
Manövrering Elmotor
Tätning Övrigt
Fullt genomlopp Ja
Borrning kula T-borrning
Längd anslutning 1 49,5 mm
Bygglängd anslutning 1 (Z1) 49,5 mm
Längd anslutning 2 49,5 mm
Bygglängd anslutning 2 (Z2) 49,5 mm
Längd anslutning 3 49,5 mm
Bygglängd anslutning 3 (Z3) 49,5 mm
Vinkel sida 1 - sida 2 90 °
Vinkel sida 1 - sida 3 90 °
Kvs-värde 90
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 142
Bredd (mm) 96
Höjd (mm) 104
Vikt (kg) 1,4
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353825.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5353851.pdf
Projektering
