RSK-nr enhet: ST
Inlagd: 2004-04-26
RSK-nr enhet: ST

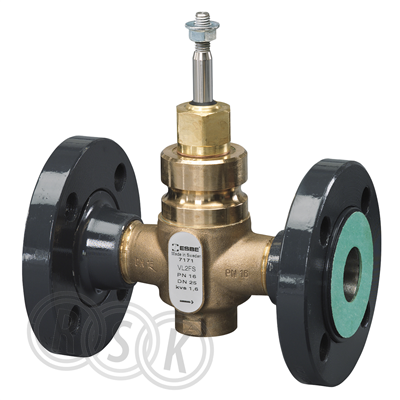

2-vägs kägelventil i rödgods med flänsad anslutning. Flödeskaraktäristik enligt EQM 028. Slaglängd 20mm. Mediatemperatur -20 till 150°C. Främst avsedd för primärkrets vid fjärrvärme. Kan i vissa fall även användas i applikationer inom värme, kyla och luftbehandling där mediet transporteras i slutna system. Serien har samma byggmått och anslutning som TA STL-ventil. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
2-vägs kägelventil i rödgods med flänsad anslutning. Flödeskaraktäristik enligt EQM 028. Slaglängd 20mm. Mediatemperatur -20 till 150°C. Främst avsedd för primärkrets vid fjärrvärme. Kan i vissa fall även användas i applikationer inom värme, kyla och luftbehandling där mediet transporteras i slutna system. Serien har samma byggmått och anslutning som TA STL-ventil. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
| RSK-nummer | 5386427 |
|---|---|
| Tillverkarens artikelnummer | 21400700 |
| GTIN | 7330193025188 |
| Produkt | Reglerventil |
| Produktnamn | VLE325 |
| Dimension | DN25 |
| Storlek | Kvs 1,6 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 2-vägs, med fläns |
|---|---|
| Färg | gul/svart |
| Ytbehandling | - |
| Material | brons/stål |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vle300 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 21400700 |
|---|
| GTIN | 7330193025188 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vle300 |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension anslutning 1 | DN 25 |
| Anslutning 1 | Fläns |
| Dimension anslutning 2 | DN 25 |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 6 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,02 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Slaglängd | 20 mm |
| Längd anslutning 1 | 78 mm |
| Längd anslutning 2 | 36 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 172 | ||
| Bredd (mm) | 157 | ||
| Höjd (mm) | 143 | ||
| Vikt (kg) | 3,56 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5386423.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5386423.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5362174.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5362174.pdf |
