RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

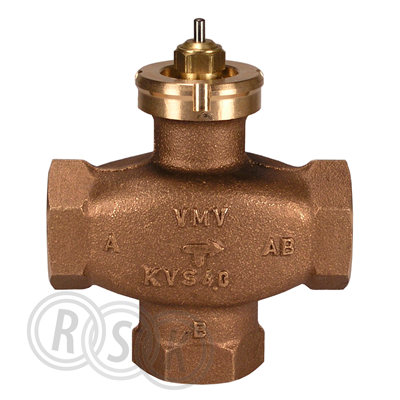

Trevägsventil, kan monteras som blandning eller fördelning. Avsedd för RAVI eller RAVK.
Trevägsventil, kan monteras som blandning eller fördelning. Avsedd för RAVI eller RAVK.
| RSK-nummer | 5386347 |
|---|---|
| Tillverkarens artikelnummer | 065F0040 |
| GTIN | 5702421603642 |
| Produkt | Sätesventil |
| Produktnamn | VMV |
| Dimension | G40 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | Kvs 12 |
| Utförande | 3-vägs, med RAV-hals |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065F0040 |
|---|
| GTIN | 5702421603642 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Utvändig rördiameter alla anslutningar | 40 mm |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Längd anslutning 1 | 120 mm |
| Bygglängd anslutning 1 (Z1) | 120 mm |
| Längd anslutning 2 | 120 mm |
| Bygglängd anslutning 2 (Z2) | 120 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420011936 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 140 | ||
| Bredd (mm) | 127 | ||
| Höjd (mm) | 93 | ||
| Vikt (kg) | 2,1 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 5702421603680 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420011936 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 288 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 12,76 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5386347.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5386347.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5386305_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
