RSK-nr enhet: ST

RSK-Nr: 535 60 02

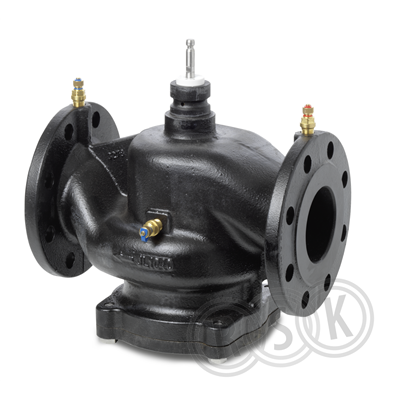

VPF44.50F25

Styrventil

Inlagd: 2022-07-15

RSK-nr enhet: ST

Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar

  • •  Högeffektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av gjutjärn.
  • •  PN 16
  • •  DN 50…100
  • •  kvs 3,7…90,9 m3/h
  • •  VFP44 är tryckoberoende (PICV)
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX, SQV eller SAV.

Visa mer

Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar

  • •  Högeffektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av gjutjärn.
  • •  PN 16
  • •  DN 50…100
  • •  kvs 3,7…90,9 m3/h
  • •  VFP44 är tryckoberoende (PICV)
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX, SQV eller SAV.

Märkningar

CE

Dokument

Översikt
RSK-nummer5356002
Tillverkarens artikelnummerS55266-V175
GTIN4047625014636
ProduktStyrventil
ProduktnamnVPF44.50F25
DimensionDN50
Storlek230x165x314mm (BxDxH)
Tryck/Flöde/TempPN16, kvs5,7-24,6
Effekt/Eldata-
Funktionstyrventil
Utförande2-vägs, tryckoberoende,fläns
Färgsvart
Ytbehandling-
Materialgjutjärn
Standard-
Övrig info1,58-6,83l/s volymflöde, PICV
Tillverkarens produktsida -
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55266-V175
GTIN 4047625014636
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Materialkvalitet Gjutjärn EN-GJL-250 (GG 25)
Dimension (Nominell diameter) DN 50
Utvändig rördiameter 50 mm
Tryckklass PN 16
Modell/Utförande Fjäder/patron
Volymflödeshastighet 5,7 - 24,6 m³/h
Förinställt flödesvolym Ingen
Min. differenstryck 5500 kPa
Max. tryckdifferens 600 kPa
Typ av tryckkompensation Mekanisk
Slaglängd 20 mm
Lämplig för vätskor Ja
Lämplig för glykol Ja
Längd 230 mm
Bygglängd 230 mm
Höjd 322 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 198
Bredd (mm) 330
Höjd (mm) 385
Vikt (kg) 0,8
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
