RSK-nr enhet: ST
Inlagd: 2015-08-15
RSK-nr enhet: ST

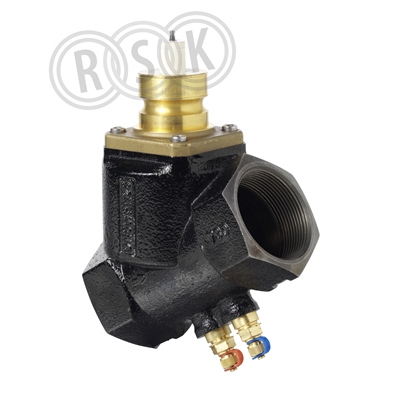

Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
| RSK-nummer | 5351578 |
|---|---|
| Tillverkarens artikelnummer | S55264-V130 |
| GTIN | 7612914105097 |
| Produkt | Styrventil |
| Produktnamn | VPI46.50F12Q |
| Dimension | Rp50 (DN50) |
| Storlek | - |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | - |
| Funktion | 2-vägs kombiventil |
| Utförande | med invändig gänga |
|---|---|
| Färg | segjärn |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | 1400-11500l/h volymflöde, picv |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V130 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55264-V130 |
|---|
| GTIN | 7612914105097 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V130 |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 50 |
| Utvändig rördiameter | 50 mm |
| Anslutningar | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Fjäder/patron |
| Volymflödeshastighet | 1400 - 11500 m³/h |
| Förinställt flödesvolym | Utan slagbegränsning |
| Min. differenstryck | 3600 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 143 mm |
| Bygglängd | 143 mm |
| Höjd | 238 mm |
| Inställningsmetod via NFC (Near Field Communication) | Nej |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via manuellt programmeringsverktyg | Nej |
| Inställningsmetod via PC-verktyg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 250 | ||
| Bredd (mm) | 160 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 3,91 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351571.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00017 v1.pdf |
