RSK-nr enhet: ST

RSK-Nr: 536 01 50

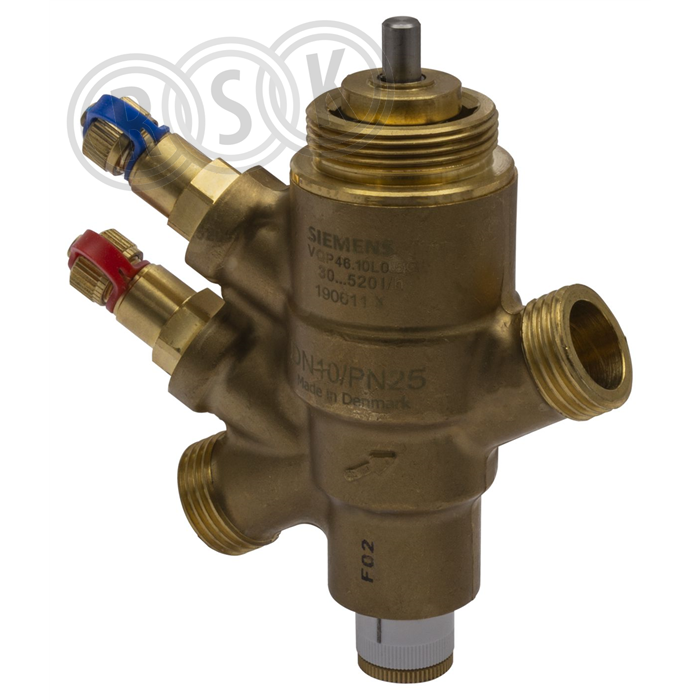

VQP46.25F1.8Q

Styrventil

Inlagd: 2020-05-14

RSK-nr enhet: ST

Tryckoberoende 2-läges kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde:

  • •  I ventilations- och luftbehandlingsanläggningar för reglering av vattensidan och för automatisk hydraulisk justering i efterbehandlingsapparater som t.ex. FanCoil-apparater, induktionsapparater och i värmeväxlare för värme och kyla
  • •  I zonvärmesystem med slutna kretslopp, t.ex. anläggningar för hela våningsplan, lägenheter, separata lokaler, osv.
  • •  För slutna kretsar

Visa mer

Tryckoberoende 2-läges kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde:

  • •  I ventilations- och luftbehandlingsanläggningar för reglering av vattensidan och för automatisk hydraulisk justering i efterbehandlingsapparater som t.ex. FanCoil-apparater, induktionsapparater och i värmeväxlare för värme och kyla
  • •  I zonvärmesystem med slutna kretslopp, t.ex. anläggningar för hela våningsplan, lägenheter, separata lokaler, osv.
  • •  För slutna kretsar

Märkningar

Dokument

Översikt
RSK-nummer5360150
Tillverkarens artikelnummerS55264-V149
GTIN4047625010713
ProduktStyrventil
ProduktnamnVQP46.25F1.8Q
DimensionG32 (DN25)
Storlek-
Tryck/Flöde/TempPN25
Effekt/Eldata-
Funktion2-vägs , 2-läges, kombiventil
Utförandemed utvändig gänga
Färgmässing
Ytbehandling-
MaterialAZH-mässing
Standard-
Övrig info620-1800l/h volymflöde, PICV
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V149
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55264-V149
GTIN 4047625010713
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V149
Produktegenskaper

Produktegenskaper

Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 25
Utvändig rördiameter 25 mm
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 25
Modell/Utförande Fjäder/patron
Volymflödeshastighet 620 - 1800 m³/h
Förinställt flödesvolym Ingen
Typ av tryckkompensation Mekanisk
Slaglängd 4 mm
Lämplig för vätskor Ja
Lämplig för glykol Ja
Längd 98 mm
Bygglängd 98 mm
Höjd 101 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 126
Bredd (mm) 110
Höjd (mm) 47
Vikt (kg) 0,65
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5360150.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5360150.pdf
Projektering

Projektering

Logga in för att visa mer.
