RSK-nr enhet: ST

RSK-Nr: 536 00 74

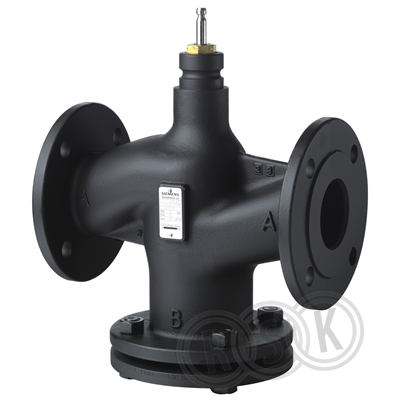

VVF53.80-100K

Styrventil

Inlagd: 2016-04-13

RSK-nr enhet: ST

Avancerad flänsad 2-vägs sätesventil som normalt används som reglerventil. Lämplig som primärventil i fjärrvärme- och fjärrkylapplikationer. Ventilen är också lämplig som reglerventil i ångapplikationer samt i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål mycket höga differenstryck (tryckkompenserad). Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F53..:

  • •  Högeffektiva ventiler för medietemperaturer från -20…220 °C
  • •  Ventilhus av segjärn EN-GJS-400-18-LT, >=DN200 GP240GH
  • •  PN 25
  • •  DN 15…250
  • •  kvs 0,16…630 m3/h
  • •  VVF53..K med tryckkompensering för att hantera höga tryckdifferenser
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...
  • •  Ventiler med lyfthöjd 40 mm kan utrustas med elektrohydrauliska ställdon SKC..

Visa mer

Avancerad flänsad 2-vägs sätesventil som normalt används som reglerventil. Lämplig som primärventil i fjärrvärme- och fjärrkylapplikationer. Ventilen är också lämplig som reglerventil i ångapplikationer samt i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål mycket höga differenstryck (tryckkompenserad). Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F53..:

  • •  Högeffektiva ventiler för medietemperaturer från -20…220 °C
  • •  Ventilhus av segjärn EN-GJS-400-18-LT, >=DN200 GP240GH
  • •  PN 25
  • •  DN 15…250
  • •  kvs 0,16…630 m3/h
  • •  VVF53..K med tryckkompensering för att hantera höga tryckdifferenser
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...
  • •  Ventiler med lyfthöjd 40 mm kan utrustas med elektrohydrauliska ställdon SKC..

Märkningar

CE

Dokument

Översikt
RSK-nummer5360074
Tillverkarens artikelnummerS55208-V136
GTIN7612914079602
ProduktStyrventil
ProduktnamnVVF53.80-100K
DimensionDN80
Storlek310x200x422mm (BxDxH)
Tryck/Flöde/TempPN25, kvs100
Effekt/Eldata-
Funktionstyrventil
Utförande2-vägs, tryckkompenserad,fläns
Färgsvart
Ytbehandling-
Materialsegjärn
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55208-V136
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55208-V136
GTIN 7612914079602
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55208-V136
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Gjutjärn EN-GJL-250 (GG 25)
Dimension anslutning 1 DN 80
Utvändig rördiameter anslutning 1 80 mm
Anslutning 1 Övrigt
Med koppling anslutning 1 Nej
Dimension anslutning 2 DN 80
Utvändig rördiameter anslutning 2 80 mm
Anslutning 2 Fläns
Med koppling anslutning 2 Nej
Tryckklass PN 25
Tryckklass fläns (flänsborrning) PN 25
Max. tryckdifferens i öppet läge 12,5 bar
Ytskydd Övrigt
Kvs-värde 100
Läckageförlust Kvs-värde 0,01 %
Automatisk flödeskontroll Nej
Mätnipplar flöde Nej
Grundkarakteristisk Jämt fördelad procent
Styrinställning (Svo) 100 %
Slaglängd 40 mm
Längd anslutning 1 155 mm
Bygglängd anslutning 1 (Z1) 155 mm
Längd anslutning 2 155 mm
Bygglängd anslutning 2 (Z2) 155 mm
Axelhöjd 231,5 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 550
Bredd (mm) 400
Höjd (mm) 400
Vikt (kg) 31
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351520.pdf
