RSK-nr enhet: ST

RSK-Nr: 535 38 84

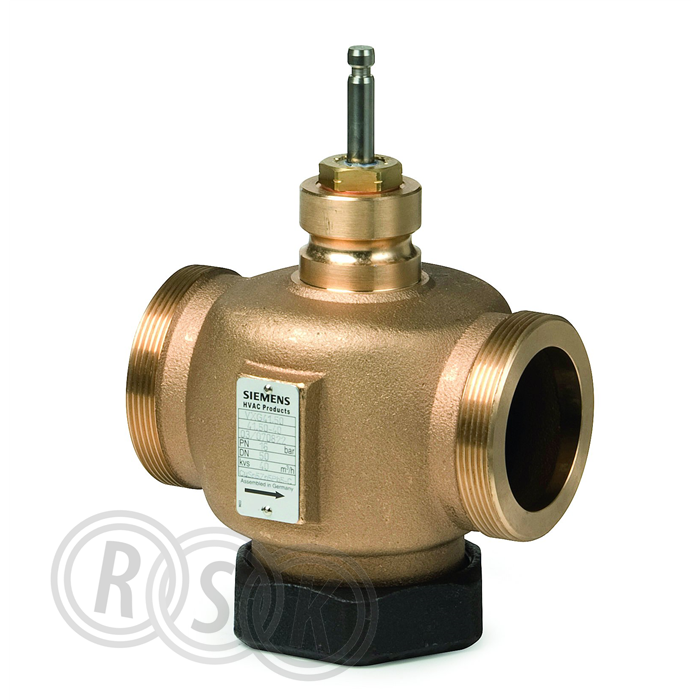

VVG41.11

Styrventil

Inlagd: 1992-08-17

RSK-nr enhet: ST

Avancerad utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck. Kan användas både i slutna kretsar och öppna kretsar. Lyfthöjd 20 mm. Egenskaper för V..G41..:

  • •  Effektiva ventiler för medietemperaturer från -25…150 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 16
  • •  DN 15…50
  • •  kvs 0,63…40 m3/h
  • •  Utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...

Visa mer

Avancerad utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck. Kan användas både i slutna kretsar och öppna kretsar. Lyfthöjd 20 mm. Egenskaper för V..G41..:

  • •  Effektiva ventiler för medietemperaturer från -25…150 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 16
  • •  DN 15…50
  • •  kvs 0,63…40 m3/h
  • •  Utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...

Märkningar

Dokument

Översikt
RSK-nummer5353884
Tillverkarens artikelnummerBPZ:VVG41.11
GTIN7612914006790
ProduktStyrventil
ProduktnamnVVG41.11
DimensionDN15
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktionkvs 0,63
Utförandeexklusive koppling
Färg-
Ytbehandling-
Materialbrons
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG41.11
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VVG41.11
GTIN 7612914006790
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG41.11
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Övrigt
Materialkvalitet Brons Rg5
Dimension anslutning 1 DN 15
Utvändig rördiameter anslutning 1 15 mm
Anslutning 1 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1 Ja
Dimension anslutning 2 DN 15
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2 Ja
Tryckklass PN 16
Tryckklass fläns (flänsborrning) PN 16
Max. tryckdifferens i öppet läge 8 bar
Ytskydd Övrigt
Kvs-värde 0,63
Läckageförlust Kvs-värde 0,02 %
Automatisk flödeskontroll Nej
Mätnipplar flöde Nej
Grundkarakteristisk Jämt fördelad procent
Styrinställning (Svo) 50 %
Slaglängd 20 mm
Längd anslutning 1 50 mm
Bygglängd anslutning 1 (Z1) 50 mm
Längd anslutning 2 50 mm
Bygglängd anslutning 2 (Z2) 50 mm
Axelhöjd 122,5 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 231
Bredd (mm) 134
Höjd (mm) 113
Vikt (kg) 1,57
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353884.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00014 v1.pdf
