RSK-nr enhet: ST

RSK-Nr: 535 60 13

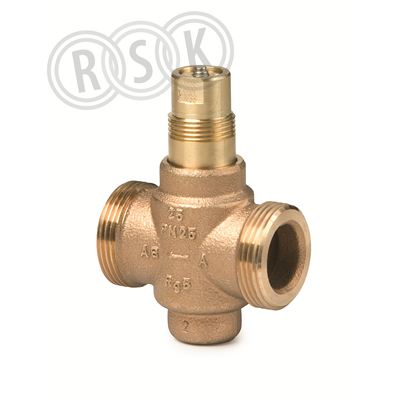

VVG549.15-0.4

Styrventil

Inlagd: 2016-03-07

RSK-nr enhet: ST

Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Lämplig som primärventil i fjärrvärmeapplikationer. Ventilen kan även användas som reglerventil i värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och finns även i tryckkompenserade versioner. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för VVG549..:

  • •  Effektiva ventiler för medietemperaturer från 2…130 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 25
  • •  DN 15…25
  • •  kvs 0,25…6,3 m3/h
  • •  Utrustas med elektromekaniska ställdon SAT.. (gångtid 8/15 s) eller med SAS.. (gångtid 30/120 s)

Visa mer

Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Lämplig som primärventil i fjärrvärmeapplikationer. Ventilen kan även användas som reglerventil i värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och finns även i tryckkompenserade versioner. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för VVG549..:

  • •  Effektiva ventiler för medietemperaturer från 2…130 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 25
  • •  DN 15…25
  • •  kvs 0,25…6,3 m3/h
  • •  Utrustas med elektromekaniska ställdon SAT.. (gångtid 8/15 s) eller med SAS.. (gångtid 30/120 s)

Märkningar

Dokument

Översikt
RSK-nummer5356013
Tillverkarens artikelnummerBPZ:VVG549.15-0.4
GTIN7612914011718
ProduktStyrventil
ProduktnamnVVG549.15-0.4
DimensionDN15, lyfthöjd 5,5mm
Storlek-
Tryck/Flöde/TempPN25, kvs0.4
Effekt/Eldata-
Funktion-
Utförande2-vägs, utan koppling
Färgrödgods
Ytbehandling-
Materialrödgods
Standard-
Övrig infoKopplingar beställes separat
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG549.15-0.4
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VVG549.15-0.4
GTIN 7612914011718
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG549.15-0.4
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Brons
Materialkvalitet Övrigt
Dimension anslutning 1 DN 15
Utvändig rördiameter anslutning 1 15 mm
Anslutning 1 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1 Ja
Dimension anslutning 2 DN 15
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2 Ja
Tryckklass PN 25
Tryckklass fläns (flänsborrning) PN 25
Max. tryckdifferens i öppet läge 12 bar
Ytskydd Övrigt
Kvs-värde 0,4
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 122
Bredd (mm) 76
Höjd (mm) 51
Vikt (kg) 0,55
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356012.pdf
