RSK-nr enhet: ST

RSK-Nr: 586 55 55

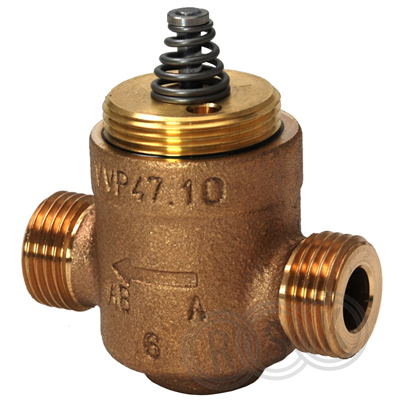

VVP47.10-0.25

Styrventil

Inlagd: 2019-06-26

RSK-nr enhet: ST

Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för V..P47..:

  • •  Effektiva ventiler för medietemperaturer från 1…110 °C
  • •  Ventilhus av Rödgods CC491K
  • •  PN 16
  • •  DN 10…20
  • •  kvs 0,25…4 m3/h
  • •  Utrustas med elektromekaniska ställdon SSP.., SFP.. eller termiska ställdon STP..3

Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för V..P47..:

  • •  Effektiva ventiler för medietemperaturer från 1…110 °C
  • •  Ventilhus av Rödgods CC491K
  • •  PN 16
  • •  DN 10…20
  • •  kvs 0,25…4 m3/h
  • •  Utrustas med elektromekaniska ställdon SSP.., SFP.. eller termiska ställdon STP..3

Märkningar

Dokument

Översikt
RSK-nummer5865555
Tillverkarens artikelnummerBPZ:VVP47.10-0.25
GTIN7612914020307
ProduktStyrventil
ProduktnamnVVP47.10-0.25
DimensionG 1/2" (DN10)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion2-vägs styrventil
Utförandemed utvändig gänga
Färgmässing
Ytbehandling-
Materialrödgods CC491K
Standard-
Övrig infokvs-värde 0,25, lyfthöjd 2,5mm
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVP47.10-0.25
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VVP47.10-0.25
GTIN 7612914020307
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVP47.10-0.25
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Övrigt
Materialkvalitet Brons Rg5
Dimension anslutning 1 DN 10
Utvändig rördiameter anslutning 1 10 mm
Anslutning 1 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 1 Ja
Dimension anslutning 2 DN 10
Utvändig rördiameter anslutning 2 10 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Med koppling anslutning 2 Ja
Tryckklass PN 16
Tryckklass fläns (flänsborrning) PN 16
Max. tryckdifferens i öppet läge 4 bar
Ytskydd Övrigt
Kvs-värde 0,25
Läckageförlust Kvs-värde 0,05 %
Automatisk flödeskontroll Nej
Mätnipplar flöde Nej
Grundkarakteristisk Linjär
Styrinställning (Svo) 50 %
Slaglängd 2,5 mm
Längd anslutning 1 30 mm
Bygglängd anslutning 1 (Z1) 30 mm
Längd anslutning 2 30 mm
Bygglängd anslutning 2 (Z2) 30 mm
Axelhöjd 46 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 93
Bredd (mm) 75
Höjd (mm) 42
Vikt (kg) 0,331
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5865555.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356112.pdf
