RSK-nr enhet: ST

RSK-Nr: 535 15 16

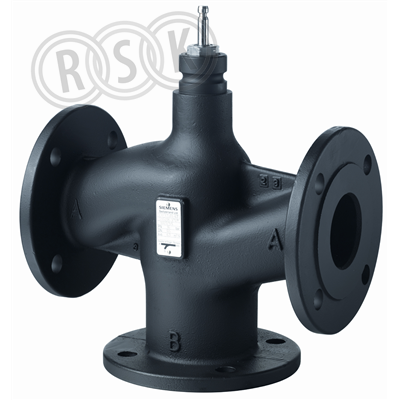

VXF43.80-100

Styrventil

Inlagd: 2012-02-13

RSK-nr enhet: ST

Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F43..:

  • •  Högeffektiva ventiler för medietemperaturer från -20…220 °C
  • •  Ventilhus av segjärn EN-GJS-400-18-LT, >=DN200 GP240GH
  • •  PN 16
  • •  DN 65…250
  • •  kvs 50…630 m3/h
  • •  VVF43..K med tryckkompensering för att hantera höga tryckdifferenser
  • •  Utrustas med elektrohydrauliska ställdon SKC..

Visa mer

Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F43..:

  • •  Högeffektiva ventiler för medietemperaturer från -20…220 °C
  • •  Ventilhus av segjärn EN-GJS-400-18-LT, >=DN200 GP240GH
  • •  PN 16
  • •  DN 65…250
  • •  kvs 50…630 m3/h
  • •  VVF43..K med tryckkompensering för att hantera höga tryckdifferenser
  • •  Utrustas med elektrohydrauliska ställdon SKC..

Märkningar

CE

Dokument

Översikt
RSK-nummer5351516
Tillverkarens artikelnummerS55206-V116
GTIN7612914079404
ProduktStyrventil
ProduktnamnVXF43.80-100
DimensionDN80
Storlek-
Tryck/Flöde/TempPN16, kvs100
Effekt/Eldata-
Funktion-
Utförande3-vägs, med fläns
Färgsvart
Ytbehandling-
Materialsegjärn
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55206-V116
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55206-V116
GTIN 7612914079404
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55206-V116
Produktegenskaper

Produktegenskaper

Materialkvalitet Segjärn EN-GJS-400-18 (GGG 40.3)
Dimension (Nominell diameter) DN 80
Utvändig rördiameter alla anslutningar 80 mm
Anslutningar Fläns
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Med koppling anslutning 3 Nej
Tryckklass PN 16
Tryckklass fläns (flänsborrning) PN 16
Max. tryckdifferens i öppet läge 4 bar
Ytskydd Övrigt
Kvs-värde 100
Läckageförlust Kvs-värde 0,01 %
Grundkarakteristisk Jämt fördelad procent
Kvs-värde bypass 100
Läckageförlust bypass kvs-värde 2 %
Grundkarakteristisk för bypass Linjär
Med T-stycke för 4-vägsanslutning Nej
Installationsmetod, fördelande Ja
Styrinställning (Svo) 100 %
Slaglängd 40 mm
Längd anslutning 1 155 mm
Bygglängd anslutning 1 (Z1) 155 mm
Längd anslutning 2 155 mm
Bygglängd anslutning 2 (Z2) 155 mm
Längd anslutning 3 155 mm
Bygglängd anslutning 3 (Z3) 155 mm
Axelhöjd 231,5 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 445
Bredd (mm) 340
Höjd (mm) 340
Vikt (kg) 22,38
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351505.pdf
