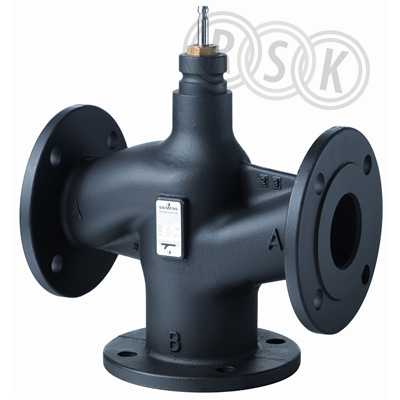

Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F53..:
Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F53..:
| RSK-nummer | 5351567 |
|---|---|
| Tillverkarens artikelnummer | S55208-V154 |
| GTIN | 7612914079787 |
| Produkt | Styrventil |
| Produktnamn | VXF53.80-100 |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25, kvs100 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 3-vägs, med fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55208-V154 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55208-V154 |
|---|
| GTIN | 7612914079787 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55208-V154 |
|---|
| Materialkvalitet | Segjärn EN-GJS-400-18 (GGG 40.3) |
|---|---|
| Dimension (Nominell diameter) | DN 80 |
| Utvändig rördiameter alla anslutningar | 80 mm |
| Anslutningar | Fläns |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,01 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Läckageförlust bypass kvs-värde | 2 % |
| Grundkarakteristisk för bypass | Linjär |
| Med T-stycke för 4-vägsanslutning | Nej |
| Installationsmetod, fördelande | Ja |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 40 mm |
| Längd anslutning 1 | 155 mm |
| Bygglängd anslutning 1 (Z1) | 155 mm |
| Längd anslutning 2 | 155 mm |
| Bygglängd anslutning 2 (Z2) | 155 mm |
| Längd anslutning 3 | 155 mm |
| Bygglängd anslutning 3 (Z3) | 155 mm |
| Axelhöjd | 231,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 445 | ||
| Bredd (mm) | 340 | ||
| Höjd (mm) | 340 | ||
| Vikt (kg) | 19,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351520.pdf |
|---|---|
