RSK-nr enhet: ST

RSK-Nr: 535 36 66

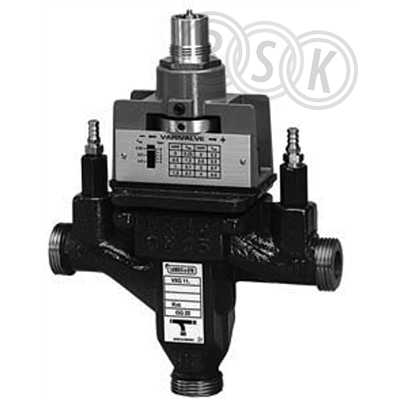

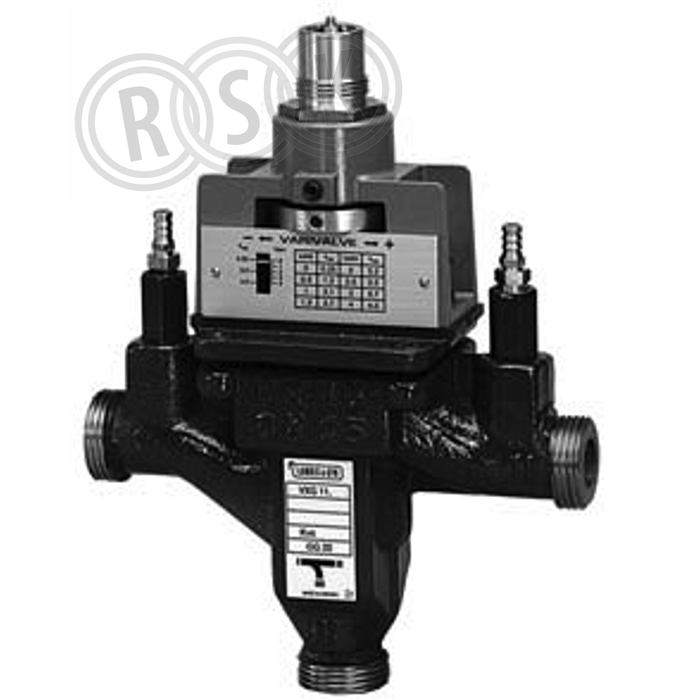

VXG11.15

Styrventil

Inlagd: 1994-10-18

RSK-nr enhet: ST

Varivalve, utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära värmegrupper och luftbehandlingsanläggningar. Ventilen har inställbart kvs-värde mellan 0,25...4. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för VXG1..:

  • •  Effektiva ventiler för medietemperaturer från 2/5…120 °C
  • •  Ventilhus av gjutjärn
  • •  PN 10
  • •  DN 15…40
  • •  kvs 0,25…30 m3/h (inställbart)
  • •  DN15 utrustas med elektromekaniska ställdon SAS...
  • •  DN25…40 utrustas med elektromekaniska ställdon SAX..

Visa mer

Varivalve, utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära värmegrupper och luftbehandlingsanläggningar. Ventilen har inställbart kvs-värde mellan 0,25...4. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för VXG1..:

  • •  Effektiva ventiler för medietemperaturer från 2/5…120 °C
  • •  Ventilhus av gjutjärn
  • •  PN 10
  • •  DN 15…40
  • •  kvs 0,25…30 m3/h (inställbart)
  • •  DN15 utrustas med elektromekaniska ställdon SAS...
  • •  DN25…40 utrustas med elektromekaniska ställdon SAX..

Märkningar

Dokument

Översikt
RSK-nummer5353666
Tillverkarens artikelnummerSE2:VXG11.15
GTIN-
ProduktStyrventil
ProduktnamnVXG11.15
DimensionDN15
Storlek-
Tryck/Flöde/TempPN10, Kvs0,25-4
Effekt/Eldata-
Funktion-
Utförandejusterbart, koppling separat
Färgsvart
Ytbehandling-
Materialgjutjärn
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:VXG11.15
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer SE2:VXG11.15
GTIN -
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:VXG11.15
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Gjutjärn EN-GJL-200 (GG 20)
Dimension (Nominell diameter) DN 15
Anslutningar Utvändig gänga
Med koppling anslutning 1 Ja
Med koppling anslutning 2 Ja
Med koppling anslutning 3 Ja
Tryckklass PN 10
Medietemperatur (kontinuerlig) 5 - 120 °C
Kvs-värde 5
Läckageförlust Kvs-värde 0,05 %
Grundkarakteristisk Linjär
Med T-stycke för 4-vägsanslutning Nej
Slaglängd 5,5 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 320
Bredd (mm) 180
Höjd (mm) 140
Vikt (kg) 3,5
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353660.pdf
