RSK-nr enhet: ST

RSK-Nr: 535 34 12

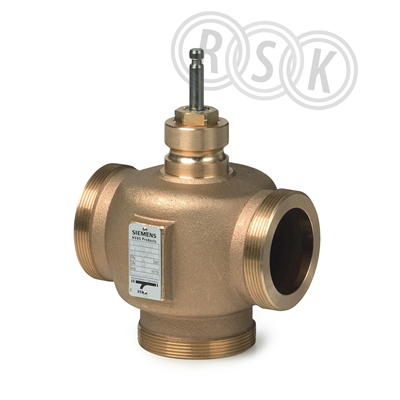

VXG41.1401

Styrventil

Inlagd: 1985-01-18

RSK-nr enhet: ST

Avancerad utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Ventilen har en tät B-port för applikationer där täthet är särskilt viktigt. Lyfthöjd 20 mm. Egenskaper för V..G41..:

  • •  Effektiva ventiler för medietemperaturer från -25…150 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 16
  • •  DN 15…50
  • •  kvs 0,63…40 m3/h
  • •  Utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...

Visa mer

Avancerad utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Ventilen har en tät B-port för applikationer där täthet är särskilt viktigt. Lyfthöjd 20 mm. Egenskaper för V..G41..:

  • •  Effektiva ventiler för medietemperaturer från -25…150 °C
  • •  Ventilhus av Rödgods CC499K
  • •  PN 16
  • •  DN 15…50
  • •  kvs 0,63…40 m3/h
  • •  Utrustas med elektromekaniska ställdon SAX.. eller med elektrohydrauliska ställdon SKD.., SKB...

Märkningar

Dokument

Översikt
RSK-nummer5353412
Tillverkarens artikelnummerBPZ:VXG41.1401
GTIN7612914006936
ProduktStyrventil
ProduktnamnVXG41.1401
DimensionDN15
Storlek-
Tryck/Flöde/TempPN16, Kvs2,5
Effekt/Eldataport 3 tät
Funktion-
Utförande3-vägs
Färgrödgods
Ytbehandling-
Materialbrons
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG41.1401
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VXG41.1401
GTIN 7612914006936
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG41.1401
Produktegenskaper

Produktegenskaper

Materialkvalitet Brons Rg5
Dimension (Nominell diameter) DN 15
Utvändig rördiameter alla anslutningar 15 mm
Anslutningar Utvändig gänga
Med koppling anslutning 1 Ja
Med koppling anslutning 2 Ja
Med koppling anslutning 3 Ja
Tryckklass PN 16
Tryckklass fläns (flänsborrning) PN 16
Max. tryckdifferens i öppet läge 8 bar
Ytskydd Obehandlad
Kvs-värde 2,5
Läckageförlust Kvs-värde 0,02 %
Grundkarakteristisk Jämt fördelad procent
Kvs-värde bypass 2,5
Läckageförlust bypass kvs-värde 33 %
Grundkarakteristisk för bypass Linjär
Med T-stycke för 4-vägsanslutning Nej
Installationsmetod, fördelande Ja
Styrinställning (Svo) 50 %
Slaglängd 20 mm
Längd anslutning 1 50 mm
Bygglängd anslutning 1 (Z1) 50 mm
Längd anslutning 2 50 mm
Bygglängd anslutning 2 (Z2) 50 mm
Längd anslutning 3 50 mm
Bygglängd anslutning 3 (Z3) 50 mm
Axelhöjd 122,5 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 231
Bredd (mm) 134
Höjd (mm) 113
Vikt (kg) 1,55
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353404.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00019 v1.pdf
