RSK-nr enhet: ST

RSK-Nr: 535 37 11

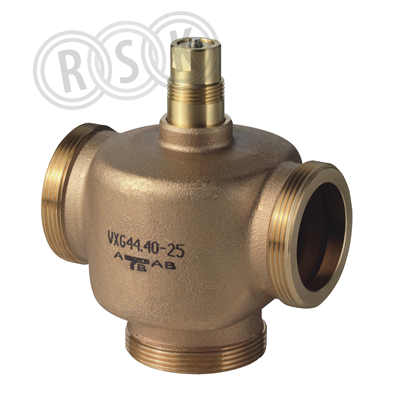

VXG44.32-16

Styrventil

Inlagd: 1992-08-18

RSK-nr enhet: ST

Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen används främst som blandningsventil men kan även användas som fördelningsventil. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..G44..:

  • •  Effektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av Rödgods CC491K (Rg5)
  • •  PN 16
  • •  DN 15…40
  • •  kvs 0,25…25 m3/h
  • •  Utrustas med elektromekaniska ställdon SAS..

Visa mer

Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen används främst som blandningsventil men kan även användas som fördelningsventil. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..G44..:

  • •  Effektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av Rödgods CC491K (Rg5)
  • •  PN 16
  • •  DN 15…40
  • •  kvs 0,25…25 m3/h
  • •  Utrustas med elektromekaniska ställdon SAS..

Märkningar

Dokument

Översikt
RSK-nummer5353711
Tillverkarens artikelnummerBPZ:VXG44.32-16
GTIN7612914011541
ProduktStyrventil
ProduktnamnVXG44.32-16
DimensionDN32
Storlek-
Tryck/Flöde/TempPN16, Kvs16
Effekt/Eldata-
Funktion-
Utförande3-vägs, utan koppling
Färgrödgods
Ytbehandling-
Materialbrons
Standard-
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG44.32-16
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer BPZ:VXG44.32-16
GTIN 7612914011541
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG44.32-16
Produktegenskaper

Produktegenskaper

Materialkvalitet Brons Rg5
Dimension (Nominell diameter) DN 32
Utvändig rördiameter alla anslutningar 32 mm
Anslutningar Utvändig gänga
Med koppling anslutning 1 Ja
Med koppling anslutning 2 Ja
Med koppling anslutning 3 Ja
Tryckklass PN 16
Tryckklass fläns (flänsborrning) PN 16
Max. tryckdifferens i öppet läge 2,5 bar
Ytskydd Obehandlad
Kvs-värde 16
Läckageförlust Kvs-värde 0,02 %
Grundkarakteristisk Linjär
Kvs-värde bypass 16
Läckageförlust bypass kvs-värde 0,02 %
Grundkarakteristisk för bypass Linjär
Med T-stycke för 4-vägsanslutning Nej
Installationsmetod, fördelande Nej
Styrinställning (Svo) 100 %
Slaglängd 5,5 mm
Längd anslutning 1 52,5 mm
Bygglängd anslutning 1 (Z1) 52,5 mm
Längd anslutning 2 52,5 mm
Bygglängd anslutning 2 (Z2) 52,5 mm
Längd anslutning 3 63,3 mm
Bygglängd anslutning 3 (Z3) 63,3 mm
Axelhöjd 77,5 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 164
Bredd (mm) 113
Höjd (mm) 93
Vikt (kg) 1,76
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353702.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00020 v1.pdf
