RSK-nr enhet: ST

RSK-Nr: 490 54 74

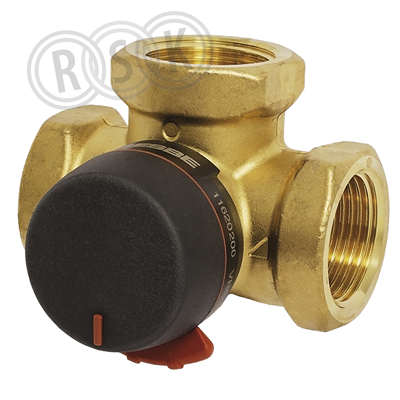

VRG231

Växlingsventil

Inlagd: 2007-05-11

RSK-nr enhet: ST

3-vägs fördelningsventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE fördelningsventil serie VRG230 är avsedd för fördelning i värme- och kylapplikationer. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.

3-vägs fördelningsventil i avzinkningshärdig mässing med invändigt gängad anslutning. ESBE fördelningsventil serie VRG230 är avsedd för fördelning i värme- och kylapplikationer. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.

Märkningar

Dokument

Översikt
RSK-nummer4905474
Tillverkarens artikelnummer11620200
GTIN7330193036108
ProduktVäxlingsventil
ProduktnamnVRG231
DimensionDN25/Rp25
StorlekKvs 10
Tryck/Flöde/TempPN10
Effekt/Eldata-
Funktion-
Utförande3-vägs invändig gänga
Färgmässing
Ytbehandling-
Materialmässing DZR
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg230
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 11620200
GTIN 7330193036108
Tillverkarens produktsida https://esbe.eu/sv/produkter/vridande-ventiler/vrg230
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 25
Anslutningar Invändig gänga
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Med koppling anslutning 3 Nej
Tryckklass PN 10
Max. tryckdifferens i öppet läge 1 bar
Ytskydd Obehandlad
Kvs-värde 10
Läckageförlust Kvs-värde 0,5 %
Grundkarakteristisk Linjär
Kvs-värde bypass 10
Längd anslutning 1 20,5 mm
Längd anslutning 2 82 mm
Längd anslutning 3 20,5 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 110
Bredd (mm) 95
Höjd (mm) 100
Vikt (kg) 0,85
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film
Byggvarudeklaration
InstallationsBVD
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC)
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905473.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905473.pdf
Film https://www.youtube.com/watch?v=GRop5Tl9t_g
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00001 v1.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905428.pdf
