RSK-nr enhet: ST

RSK-Nr: 490 56 02

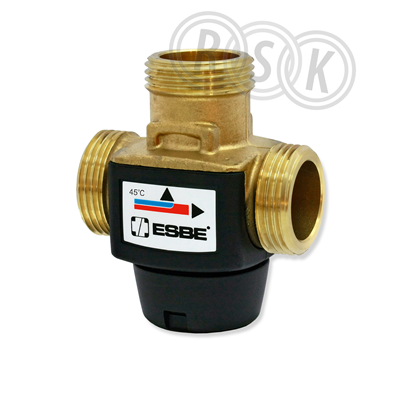

VTD322

Fördelningsventil

Inlagd: 2012-06-28

RSK-nr enhet: ST

ESBE fördelningsventil serie VTD300 är en termisk 3-vägsventil utvecklad för fördelningssystem. När temperaturen på inkommande flöde är lägre än nominell fördelningstemperatur fördelas det till port B, och när temperaturen är högre än nominell fördelningstemperatur fördelas det till port A.

ESBE fördelningsventil serie VTD300 är en termisk 3-vägsventil utvecklad för fördelningssystem. När temperaturen på inkommande flöde är lägre än nominell fördelningstemperatur fördelas det till port B, och när temperaturen är högre än nominell fördelningstemperatur fördelas det till port A.

Märkningar

Dokument

Översikt
RSK-nummer4905602
Tillverkarens artikelnummer31600300
GTIN7330193043212
ProduktFördelningsventil
ProduktnamnVTD322
DimensionG25 (DN20)
StorlekKvs 3,6
Tryck/Flöde/TempPN10, max temp 100°C
Effekt/Eldata-
Funktion45°C
Utförandeutvändig gänga
Färgmässing/svart
Ytbehandling-
Materialmässing DZR
StandardPED2014/68/EU artikel 4.3
Övrig info-
Tillverkarens produktsida https://esbe.eu/sv/produkter/termostatiska-enheter/vtd300
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer 31600300
GTIN 7330193043212
Tillverkarens produktsida https://esbe.eu/sv/produkter/termostatiska-enheter/vtd300
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Mässing avzinkningshärdig (DZR)
Dimension (Nominell diameter) DN 20
Utvändig rördiameter alla anslutningar 25 mm
Anslutningar Utvändig gänga
Med koppling anslutning 1 Nej
Med koppling anslutning 2 Nej
Med koppling anslutning 3 Nej
Tryckklass PN 10
Max. tryckdifferens i öppet läge 1 bar
Medietemperatur (kontinuerlig) 0 - 100 °C
Ytskydd Obehandlad
Kvs-värde 3,6
Längd anslutning 1 35 mm
Längd anslutning 2 42 mm
Längd anslutning 3 35 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 107
Bredd (mm) 85
Höjd (mm) 78
Vikt (kg) 0,45
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) Ladda ner
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905600.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905600.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905600.pdf
EU-försäkran (DoC) https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905600.pdf
