RSK-nr enhet: ST
Inlagd: 2015-07-06
RSK-nr enhet: ST

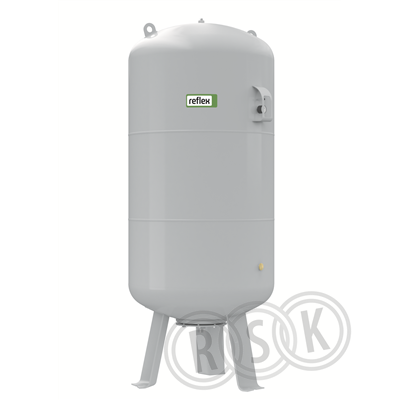

Expansionskärlen är avsedda för slutna värme- och kylsystem och ska ta upp de förändringar i systemets vattenvolym som under drift uppkommer genom variationer i temperaturen. En utbytbar bälg skiljer vattnet från kvävgasen. Vid ökat tryck i systemet fylls kärlet med vatten och bälgen spänns ut. Omvänt pressas vattnet ut i systemet, som därigenom hålls fyllt och under önskat tryck. Förtrycket i kärlet ska justeras så det motsvarar anläggningens statiska höjd.
Expansionskärlen är avsedda för slutna värme- och kylsystem och ska ta upp de förändringar i systemets vattenvolym som under drift uppkommer genom variationer i temperaturen. En utbytbar bälg skiljer vattnet från kvävgasen. Vid ökat tryck i systemet fylls kärlet med vatten och bälgen spänns ut. Omvänt pressas vattnet ut i systemet, som därigenom hålls fyllt och under önskat tryck. Förtrycket i kärlet ska justeras så det motsvarar anläggningens statiska höjd.
| RSK-nummer | 5556521 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 4036705111297 |
| Produkt | Expansionskärl |
| Produktnamn | Reflex G600 |
| Dimension | R25 |
| Storlek | 600l, 1718x740mm (HxØ) |
| Tryck/Flöde/Temp | 6bar, maxtemp +70°C |
| Effekt/Eldata | - |
| Funktion | slutet för värme-/kylsystem |
| Utförande | utvändig gänga, med membran |
|---|---|
| Färg | grå |
| Ytbehandling | pulverlackerad |
| Material | stålplåt, gummi |
| Standard | DIN-EN13831, 97/23/EC |
| Övrig info | med utbytbar bälg/membran |
| Tillverkarens produktsida | https://somathermvvs.se/tryckhallning-2/slutna-karl/reflex-g/ |
| RSK flik | 13 Kärl/Cisterner/Reningsutrustning |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 4036705111297 |
|---|
| Tillverkarens produktsida | https://somathermvvs.se/tryckhallning-2/slutna-karl/reflex-g/ |
|---|
| Volym/Innehåll | 600 l |
|---|
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 740 | ||
| Bredd (mm) | 740 | ||
| Höjd (mm) | 1718 | ||
| Vikt (kg) | 66 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
