RSK-nr enhet: ST
Inlagd: 2025-03-26
RSK-nr enhet: ST

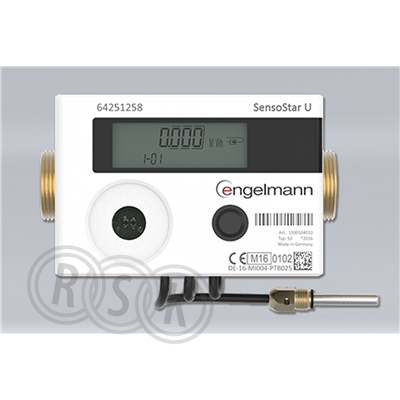

Engelmann kompakt ultraljudsmätare för energi för mätning i värmeapplikation +15 till +90 grader. Batteridrift som standard. Gängad anslutning, kommunikation som tillbehör. Tempgivare 3.0 meter, signalkabel mellan I-verk och flödesdel, 2.85 meter. För Qp 0,6m3/h till Qp 6.0m3/h är ena tempgivaren förmonterad i flödesdelen, den andra för anslutning i olika val av tillbehör (krävs). För Qp 10m3/h gäller anslutning i 2 dykrör.
Engelmann kompakt ultraljudsmätare för energi för mätning i värmeapplikation +15 till +90 grader. Batteridrift som standard. Gängad anslutning, kommunikation som tillbehör. Tempgivare 3.0 meter, signalkabel mellan I-verk och flödesdel, 2.85 meter. För Qp 0,6m3/h till Qp 6.0m3/h är ena tempgivaren förmonterad i flödesdelen, den andra för anslutning i olika val av tillbehör (krävs). För Qp 10m3/h gäller anslutning i 2 dykrör.
| RSK-nummer | 5146207 |
|---|---|
| Tillverkarens artikelnummer | BDCC 156689 |
| GTIN | 4262383890586 |
| Produkt | Energimätare |
| Produktnamn | VMM 2,5m3/h,190mm,G1",batt |
| Dimension | G25 (DN20, G1”) |
| Storlek | BL=190mm |
| Tryck/Flöde/Temp | PN16 / Qp=2,5 / 15-90°C |
| Effekt/Eldata | batteri |
| Funktion | ultraljudsmätare, värme |
| Utförande | utan kommunikation |
|---|---|
| Färg | mässing/vit |
| Ytbehandling | - |
| Material | mässing/plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 10 Mätinstrument |
| Tillverkarens artikelnummer | BDCC 156689 |
|---|
| GTIN | 4262383890586 |
|---|
| Tillverkarens produktsida | - |
|---|
| Anslutning | Utvändig gänga |
|---|---|
| Dimension (Nominell diameter) | DN 20 |
| Max. tillåtet tryck | PS16 |
| Nominell tryckklass (EN 1333) | PN 16 |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Omgivningstemperatur | 5 - 55 °C |
| Sensortyp (temperatur) | PT1000 |
| Primärt material | Mässing |
| Sekundärt material | Plast |
| Typ av strömförsörjning | Batteri |
| Lämplig för vatten | Ja |
| Lämplig för frostskyddsmedel | Nej |
| Godkänt flödesområde qi-qs (EN 1434) | 0,025 - 5 m³/h |
| Nominellt flöde qp (EN 1434) | 2,5 m³/h |
| Kapslingsklass (IP) | IP65 |
| Position flödessensor | Valbar |
| Stödjer energienhet MWh | Ja |
| Stödjer energienhet KWh | Ja |
| Stödjer energienhet GJ | Ja |
| Stödjer energienhet Gcal | Ja |
| Stödjer 3D-UNB-protokoll | Nej |
| Stödjer M-bus-protokoll (trådbundet) | Ja |
| Stödjer MiniBus-protokoll | Nej |
| Stödjer protokoll Modbus | Ja |
| Stödjer NB-IoT-protokoll | Nej |
| Stödjer OMS-protokoll | Ja |
| Stödjer trådlös M-bus-protokoll (wM-Bus) | Ja |
| Gränssnitt 4-20 mA | Nej |
| LoRa-teknologi | Ja |
| Flödesgivarens noggrannhetsklass (EN 1434) | Klass 2 |
| Installationssätt temperatursensor | Direkt |
| Inbyggnadslängd | 28 mm |
| Diameter temperatursensor | 5 mm |
| Längd temperatursensor | 3000 mm |
| Varaktighet mätcykel energiberäkning | 2 - 60 s |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 290 | ||
| Bredd (mm) | 124 | ||
| Höjd (mm) | 120 | ||
| Vikt (kg) | 0,89 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_5146210.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_212_5146210.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_5146210.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_212_5146210.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_212_5146210.pdf |
