Inlagd: 2021-01-18
RSK-nr enhet: ST

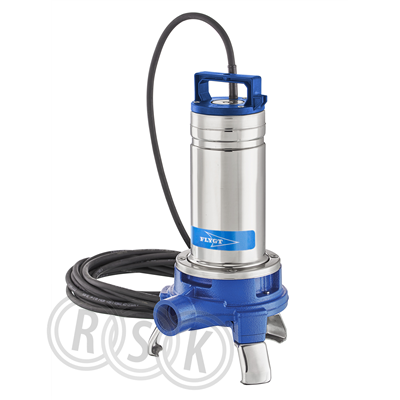

Flygt DXGM25-11 SG. Enfas dränkbar centrifugalpump med inbyggt motorskydd utan nivåvippa. Försedd med kanalhjul och tuggerfunktion, främst avsedd för avloppsvatten. Materialspecifikation: Pumphus Gjutjärn, Axel AISI 304, Inre tätning SiC/SiC/NBR, Yttre tätning NBR , Motorkåpa AISI 304, Pumphjul AISI 304, O-ringar NBR, Skäranordning DIN 1.4535. Anslutning: Invändig gänga Rp1" (25 mm). Stämpeldata: 1/230 V/50 Hz, 6,8 A, 1,1 kW , 2850 RPM. Försedd med 10 m kabel typ H07RN-F, Inbyggd startkondensator, Vätsketemperatur max 35 °C. Vikt 20,8 Kg.
Flygt DXGM25-11 SG. Enfas dränkbar centrifugalpump med inbyggt motorskydd utan nivåvippa. Försedd med kanalhjul och tuggerfunktion, främst avsedd för avloppsvatten. Materialspecifikation: Pumphus Gjutjärn, Axel AISI 304, Inre tätning SiC/SiC/NBR, Yttre tätning NBR , Motorkåpa AISI 304, Pumphjul AISI 304, O-ringar NBR, Skäranordning DIN 1.4535. Anslutning: Invändig gänga Rp1" (25 mm). Stämpeldata: 1/230 V/50 Hz, 6,8 A, 1,1 kW , 2850 RPM. Försedd med 10 m kabel typ H07RN-F, Inbyggd startkondensator, Vätsketemperatur max 35 °C. Vikt 20,8 Kg.
RSK-nummer | 5885498 |
---|---|
Tillverkarens artikelnummer | AA-107678790 |
GTIN | 8016935023917 |
Produkt | Tuggerpump |
Produktnamn | DXGM 25-11 SG |
Dimension | Rp1" (G 25) |
Storlek | 260x442x240mm (BxHxD) |
Tryck/Flöde/Temp | 0-6,5m³/h/25-9,5m/0-35°C |
Effekt/Eldata | 1,1kW, 7A, 230V, 1-fas |
Funktion | för avloppsvatten |
Utförande | utan vippa |
---|---|
Färg | rostfri/blå |
Ytbehandling | katafores |
Material | hus:gjutjärn skäranordn:1.4535 |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 14 Pumpar |
Tillverkarens artikelnummer | AA-107678790 |
---|
GTIN | 8016935023917 |
---|
Tillverkarens produktsida | - |
---|
Material motorhus | Rostfritt stål |
---|---|
Materialkvalitet motorhus | Rostfritt stål 304 (1.4301) |
Material pumphus | Gjutjärn |
Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
Material impeller/pumphjul | Rostfritt stål |
Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
Nominellt flöde (BEP) | 5,8 m³/h |
Tryckhöjd (BEP) | 160 kPa |
Max. flödeskapacitet | 6,6 m³/h |
Max. statisk höjd | 25 m |
Max. arbetstryck | 10 bar |
Elanslutning | Kabel |
Längd kabel | 10 m |
Märkspänning | 220 - 240 V |
Antal faser | 1 |
Frekvens | 50 Hz |
Märkström | 6,8 A |
Ineffekt per motor (P1) | 1,1 kW |
Axeleffekt per motor (P2) | 1,1 kW |
Isolationsklass (IEC) | F |
Varvtal | 2850 1/min (RPM) |
Varvtalsreglering motor | Ingen |
Typ av varvtalsreglering | Reglerad i fasta steg |
Medietemperatur (kontinuerlig) | 0 - 35 °C |
Omgivningstemperatur | 0 - 40 °C |
Anslutning utloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
Anslutningsdimension utloppssida | Ansl. 25 (1") |
Utvändig rördiameter anslutning utloppssida | 25 mm |
Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
Flänsform | Rund |
Max. partikelstorlek | 10 mm |
Skärande | Ja |
Nominellt driftläge | S1 |
Kapslingsklass (IP) | IP68 |
Pumpstyrning | Med ingjuten flottör |
Pumpdiameter | 195 mm |
Pumphöjd | 446 mm |
Sänkdjup/Instickslängd | 5 m |
Explosionssäker | Nej |
Lämplig för torruppställning | Nej |
Vikt | 19 kg |
Med torrkörningsskydd | Nej |
Lämplig för fekalier | Nej |
Lämplig för avloppsvatten som innehåller fekalier enligt DIN 1986-100 | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | Skyddad | ||
Palltyp | - | ||
Djup (mm) | 225 | ||
Bredd (mm) | 225 | ||
Höjd (mm) | 500 | ||
Vikt (kg) | 20,2 |
Monteringsanvisning | - |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | - |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
