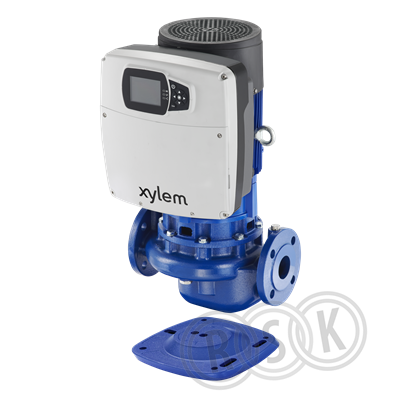

Lowara LNEEX 80-320/55/204CC4. In-line centrifugalpump med integrerad Hydrovar X för intelligent pumpstyrning. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri mm. Materialspecifikation: Pumphus & pumphjul Gjutjärn, Axel AISI 316L, Inre tätning Kol/SiC/EPDM, O-ringar EPDM. Anslutningar IN/UT: DN 80 PN10/16. Bygglängd: 420 mm, Bredd: 410 mm, Höjd:620 mm. Vikt: 85 kg. Vätsketemp: -25 - 120 °C, Tryck max 16 bar. Motordata: Assisterad reluktansmotor, 3-fas 400 V.9,63 A, 5,5 kW, 3600 rpm. Verkningsgrad IE5/IES2, Kapslingsklass IP 55, Isolationsklass F (155°C). Monteras på pumpfot RSK: 5784450 (AA-109391270) som beställs separat.

Märkningar

CE

Dokument

Översikt
RSK-nummer5746714
Tillverkarens artikelnummerAA-1018LE3H0
GTIN-
ProduktCirkulationspump
ProduktnamnLNEEX 80-320/55/204CC4
DimensionDN80, PN10/16
Storlek420x410x620mm (BLxBxH)
Tryck/Flöde/TempPN16, temp ( -25 ) - 120°C
Effekt/Eldata3x400V 5,5kW 9,63A 3600rpm
Funktionför värme-/kylsystem
Utförandetorr konventionell, flänsad
Färgblå
Ytbehandlingkatafores
Materialhus: gjutjärn, hjul: gjutjärn
StandardIP55, IE5/IES2, EN 12756
Övrig infokompletteras med pumpfot
Tillverkarens produktsida -
RSK flik14 Pumpar
Tillverkarens artikelnummer AA-1018LE3H0
GTIN -
Tillverkarens produktsida -
Produktegenskaper
Material pumphus Gjutjärn
Materialkvalitet pumphus Gjutjärn EN-GJL-250 (GG 25)
Material impeller/pumphjul Gjutjärn
Materialkvalitet impeller/pumphjul Gjutjärn EN-GJL-200 (GG 20)
Nominellt flöde (BEP) 76,5 m³/h
Tryckhöjd (BEP) 166 kPa
Max. flödeskapacitet 127 m³/h
Max. statisk höjd 32 m
Max. arbetstryck 16 bar
Tvillingpump Nej
Märkspänning 380 - 480 V
Antal faser 3
Frekvens 50 Hz
Märkström 9,63 A
Axeleffekt per motor (P2) 5,5 kW
Isolationsklass (IEC) F
Varvtal 3600 1/min (RPM)
Varvtalsreglering motor Inbyggd (integrerad)
Typ av varvtalsreglering Steglöst reglerbar
Motor med förlängd axel Ja
Kommunikation Inbyggd (integrerad)
Radiostandard Bluetooth Ja
Med kommunikationsgränssnitt RS 485 Ja
Stödjer protokoll Modbus RTU Ja
Stödjer protokoll BACnet MS/TP Ja
Medietemperatur (kontinuerlig) -25 - 120 °C
Omgivningstemperatur -20 - 50 °C
Anslutning inloppssida Fläns
Anslutningsdimension inloppssida DN 80
Anslutning utloppssida Fläns
Anslutningsdimension utloppssida DN 80
Flänsform Rund
Inbyggnadslängd 420 mm
Kapslingsklass (IP) IP55
Motoreffektivitetsklass IE5
