Inlagd: 2024-07-05
RSK-nr enhet: ST

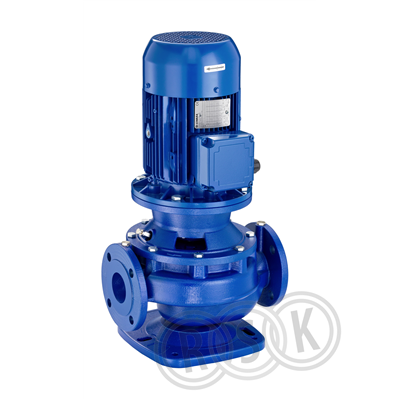

Lowara LNES 200-250/185/L45VCC4, In-line centrifugalpump med IEC motor. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri mm. Materialspecifikation: Pumphus & pumphjul Gjutjärn, Axel AISI 316L, Inre tätning Kol/SiC/EPDM, O-ringar EPDM. Anslutningar IN/UT: DN 200 PN10/16. Bygglängd: 830 mm, Bredd: 552 mm, Höjd:1153 mm. Vikt: 353 kg. Vätsketemp: -25 - 120 °C, Tryck max 16 bar. Märkdata: 3-fas, 400/690 V, 35,6/20,9 A, 18,5 kW, 1475 rpm. Verkningsgrad IE3, Kapslingsklass IP 55, Isolationsklass F (155°C). Levereras monterad på pumpfot RSK: 5784451 (AA-743660220) som ingår med pump.
Lowara LNES 200-250/185/L45VCC4, In-line centrifugalpump med IEC motor. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri mm. Materialspecifikation: Pumphus & pumphjul Gjutjärn, Axel AISI 316L, Inre tätning Kol/SiC/EPDM, O-ringar EPDM. Anslutningar IN/UT: DN 200 PN10/16. Bygglängd: 830 mm, Bredd: 552 mm, Höjd:1153 mm. Vikt: 353 kg. Vätsketemp: -25 - 120 °C, Tryck max 16 bar. Märkdata: 3-fas, 400/690 V, 35,6/20,9 A, 18,5 kW, 1475 rpm. Verkningsgrad IE3, Kapslingsklass IP 55, Isolationsklass F (155°C). Levereras monterad på pumpfot RSK: 5784451 (AA-743660220) som ingår med pump.
RSK-nummer | 5746839 |
---|---|
Tillverkarens artikelnummer | AA-703910503 |
GTIN | - |
Produkt | Cirkulationspump |
Produktnamn | LNES 200-250/185/L45VCC4 |
Dimension | DN200, PN10/16 |
Storlek | 830x552x1153 mm (BLxBxH) |
Tryck/Flöde/Temp | PN16, temp ( -25 ) - 120°C |
Effekt/Eldata | 3x400V 18,5kW 35,6A 1475rpm |
Funktion | för värme-/kylsystem |
Utförande | torr konventionell, flänsad |
---|---|
Färg | blå |
Ytbehandling | katafores |
Material | hus: gjutjärn, hjul: gjutjärn |
Standard | IP55, IE3, EN 12756 |
Övrig info | pumpfot ingår |
Tillverkarens produktsida | - |
RSK flik | 14 Pumpar |
Tillverkarens artikelnummer | AA-703910503 |
---|
GTIN | - |
---|
Tillverkarens produktsida | - |
---|
Material pumphus | Gjutjärn |
---|---|
Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
Material impeller/pumphjul | Gjutjärn |
Materialkvalitet impeller/pumphjul | Gjutjärn EN-GJL-200 (GG 20) |
Nominellt flöde (BEP) | 338 m³/h |
Tryckhöjd (BEP) | 151 kPa |
Max. flödeskapacitet | 494 m³/h |
Max. statisk höjd | 19,3 m |
Max. arbetstryck | 16 bar |
Tvillingpump | Nej |
Märkspänning | 380 - 690 V |
Antal faser | 3 |
Frekvens | 50 Hz |
Märkström | 35,6 A |
Axeleffekt per motor (P2) | 18,5 kW |
Isolationsklass (IEC) | F |
Varvtal | 1475 1/min (RPM) |
Varvtalsreglering motor | Ingen |
Motor med förlängd axel | Nej |
Medietemperatur (kontinuerlig) | -25 - 120 °C |
Omgivningstemperatur | -20 - 50 °C |
Anslutning inloppssida | Fläns |
Anslutningsdimension inloppssida | DN 200 |
Anslutning utloppssida | Fläns |
Anslutningsdimension utloppssida | DN 200 |
Flänsform | Rund |
Inbyggnadslängd | 830 mm |
Kapslingsklass (IP) | IP55 |
Motoreffektivitetsklass | IE3 |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 1380 | ||
Bredd (mm) | 880 | ||
Höjd (mm) | 780 | ||
Vikt (kg) | 463 |
Monteringsanvisning | - |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | - |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
