Avaktiverad 2024-03-19
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2017-03-14
RSK-nr enhet: ST

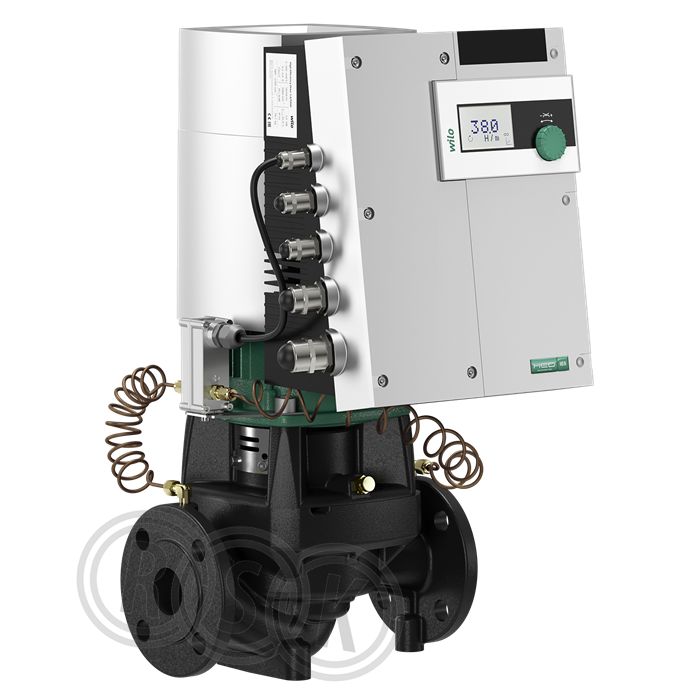

Torr högeffektiv cirkulationspump i enkelutförande avsedd för cirkulation av värmevatten och köldbärarmedia, levereras komplett med differenstrycktransmitter. Försedd med permanentmagnetmotor och påbyggd frekvensomformare, motoreffektivitetsklass IE5. Tillsammans med IF-modul (tillbehör) förberedd för anslutning till byggnadsautomation, gränssnitt CAN, LON, BACnet eller Modbus.
Torr högeffektiv cirkulationspump i enkelutförande avsedd för cirkulation av värmevatten och köldbärarmedia, levereras komplett med differenstrycktransmitter. Försedd med permanentmagnetmotor och påbyggd frekvensomformare, motoreffektivitetsklass IE5. Tillsammans med IF-modul (tillbehör) förberedd för anslutning till byggnadsautomation, gränssnitt CAN, LON, BACnet eller Modbus.
| RSK-nummer | 5745163 |
|---|---|
| Tillverkarens artikelnummer | 2170131 |
| GTIN | 4048482750293 |
| Produkt | Cirkulationspump |
| Produktnamn | Stratos GIGA 80/1-16/2,3 |
| Dimension | DN80 |
| Storlek | BL=360mm |
| Tryck/Flöde/Temp | 19,5m, 82m3/h, -20 till +140°C |
| Effekt/Eldata | 3x400V 50/60Hz, 1,9kW (P2) |
| Funktion | enkel för värme-/kylsystem |
| Utförande | torr cirkulationspump |
|---|---|
| Färg | grön |
| Ytbehandling | kataforbehandlad |
| Material | gjutjärn/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2170131 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 2170131 |
|---|
| GTIN | 4048482750293 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2170131 |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | PP (polypropen) |
| Materialkvalitet impeller/pumphjul | PP-GF |
| Nominellt flöde (BEP) | 55,68 m³/h |
| Tryckhöjd (BEP) | 117,48 kPa |
| Max. flödeskapacitet | 66,96 m³/h |
| Max. statisk höjd | 19,57 m |
| Max. arbetstryck | 16 bar |
| Tvillingpump | Nej |
| Märkspänning | 400 - 400 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 4,7 A |
| Ineffekt per motor (P1) | 2,6 kW |
| Axeleffekt per motor (P2) | 2,3 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,7 |
| Isolationsklass (IEC) | F |
| Varvtal | 3100 1/min (RPM) |
| Kommunikation | Förberedd |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -20 - 140 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 80 |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 80 |
| Utvändig rördiameter anslutning utloppssida | 80 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 360 mm |
| Kapslingsklass (IP) | IP55 |
| Självevakuerande | Nej |
| Normmotor | Nej |
| Motoreffektivitetsklass | IE5 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 750 | ||
| Bredd (mm) | 350 | ||
| Höjd (mm) | 500 | ||
| Vikt (kg) | 51 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | Ladda ner |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | Ladda ner |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | Ladda ner |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5745155.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5745155.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5745122.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5745155.pdf |
| Film | https://www.youtube.com/watch?v=WqYkbQVf3Zc |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5745155.pdf |
| Energimärkningsetikett | https://www.rskdatabasen.se/infoDocs/ENERGYMARKINGLABEL/ENERGYMARKINGLABEL_3_5758986.pdf |
