RSK-nr enhet: ST

RSK-Nr: 574 68 92

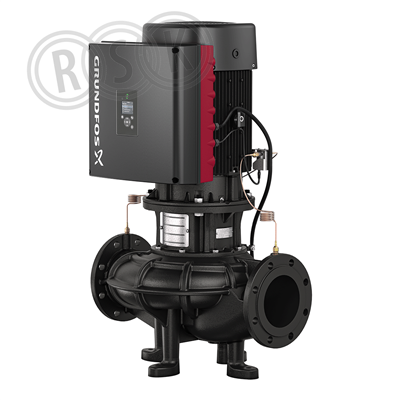

TPE3 125-120 S-A-F-A-BQQE-KWA

Cirkulationspump

Inlagd: 2025-06-24

RSK-nr enhet: ST

TPE3 är utformad med en så kallad top-pull-out-konstruktion, vilket innebär att pumpens överdel – inklusive motor, axel och pumphjul – enkelt kan lyftas rakt upp ur installationen för service eller underhåll. Samtidigt förblir pumphuset fast monterat i rörsystemet, vilket förenklar både åtkomst och service.

  • •  Fläktkyld, synkron permanentmotor med verkningsgrad IE5 enligt IEC 60034-30-2.
  • •  Integrerad frekvensomformare och en PI-styrenhet.
  • •  TPE3 är försedd med en kombinerad temperatur- och differenstryckssensor.
  • •  Axeltätningen enligt EN 12756.
  • •  PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).

Visa mer

TPE3 är utformad med en så kallad top-pull-out-konstruktion, vilket innebär att pumpens överdel – inklusive motor, axel och pumphjul – enkelt kan lyftas rakt upp ur installationen för service eller underhåll. Samtidigt förblir pumphuset fast monterat i rörsystemet, vilket förenklar både åtkomst och service.

  • •  Fläktkyld, synkron permanentmotor med verkningsgrad IE5 enligt IEC 60034-30-2.
  • •  Integrerad frekvensomformare och en PI-styrenhet.
  • •  TPE3 är försedd med en kombinerad temperatur- och differenstryckssensor.
  • •  Axeltätningen enligt EN 12756.
  • •  PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).

Märkningar

CE

Dokument

Översikt
RSK-nummer5746892
Tillverkarens artikelnummer93338887
GTIN5715471141927
ProduktCirkulationspump
ProduktnamnTPE3 125-120 S-A-F-A-BQQE-KWA
DimensionDN 125
Storlek395,214
Tryck/Flöde/TempPN 16
Effekt/Eldata3 x 380-500 V 50 / 60 Hz
Funktionvärme-/kylsystem
UtförandeInline varvtalsreglerad
FärgRAL 9005 (hel svart)
Ytbehandlingelektroforesbehandling
Materialgjutjärn
StandardISO 9906: 2012, klass 3B
Övrig info-
Tillverkarens produktsida https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=93338887&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:93338887:gpclinkpdp:2025
RSK flik14 Pumpar
Tillverkarens artikelnummer 93338887
GTIN 5715471141927
Tillverkarens produktsida https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=93338887&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:93338887:gpclinkpdp:2025
Produktegenskaper

Produktegenskaper

Material pumphus Gjutjärn
Materialkvalitet pumphus Gjutjärn EN-GJL-250 (GG 25)
Material impeller/pumphjul Gjutjärn
Materialkvalitet impeller/pumphjul Gjutjärn EN-GJL-200 (GG 20)
Nominellt flöde (BEP) 148,5 m³/h
Tryckhöjd (BEP) 83,33 kPa
Max. flödeskapacitet 193 m³/h
Max. statisk höjd 12 m
Max. arbetstryck 16 bar
Tvillingpump Nej
Elanslutning Anslutningsplint
Märkspänning 380 - 500 V
Antal faser 3
Frekvens 50/60 Hz
Märkström 7,42 A
Axeleffekt per motor (P2) 4 kW
Minimum Energieffektivitetsindex (MEI) 0,7
Isolationsklass (IEC) F
Varvtalsreglering motor Inbyggd (integrerad)
Typ av varvtalsreglering Steglöst reglerbar
Motor med förlängd axel Nej
Kommunikation Inbyggd och förberedd
Radiostandard Bluetooth Ja
Radiostandard WLAN 802.11 Nej
Mobil kommunikationsstandard 2G Nej
Mobil kommunikationsstandard 4G (LTE) Nej
Mobil kommunikationsstandard 5G Nej
Interface signal 0-10 V / 2-10 V Ja
Interface signal 0-20 mA / 4-20 mA Ja
Interface PT100/PT1000/PTC Ja
Interface Pulse Width Modulation (PWM) Nej
Interface pulsräknare Nej
Potentialfri omkopplingskontakt Ja
Med kommunikationsgränssnitt RS 485 Ja
Med kommunikationsgränssnitt RS 232 Nej
Stödjer protokoll EtherNet/IP Ja
Stödjer protokoll KNX Nej
Stödjer protokoll PROFIBUS Nej
Stödjer protokoll PROFINET IO Nej
Stödjer protokoll CAN/CANOpen Nej
Stödjer protokoll Modbus TCP Nej
Stödjer protokoll Modbus RTU Ja
Stödjer protokoll BACnet MS/TP Nej
Stödjer protokoll BACnet IP Nej
Stödjer protokoll LON/LONWorks Nej
Stödjer protokoll LIN Bus Nej
Medietemperatur (kontinuerlig) -25 - 120 °C
Omgivningstemperatur -20 - 50 °C
Anslutning inloppssida Fläns
Anslutningsdimension inloppssida DN 125
Tryckklass fläns (flänsborrning) inloppssida PN 16
Anslutningsstandard inloppssida EN 1092-2
Anslutning utloppssida Fläns
Anslutningsdimension utloppssida DN 125
Tryckklass fläns (flänsborrning) utloppssida PN 16
Anslutningsstandard utloppssida EN 1092-2
Flänsform Rund
Inbyggnadslängd 620 mm
Kapslingsklass (IP) IP55
Självevakuerande Nej
Explosionssäker Nej
Normmotor Ja
Motoreffektivitetsklass IE5
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 891
Bredd (mm) 537
Höjd (mm) 826
Vikt (kg) 139
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel
Tillverkarens garantiåtagande
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion
REACH-informationsblad
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_25_5746892.pdf
Tillverkarens garantiåtagande https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery
Säkerhetsinstruktion https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5746892.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf
