RSK-nr enhet: ST
Inlagd: 2021-10-19
RSK-nr enhet: ST

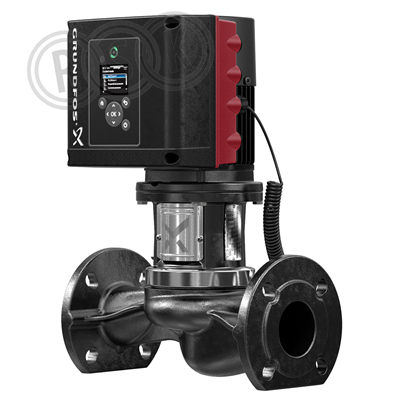

Enstegs, varvtalsreglerad direktkopplad torr pump med IE5 Synkron permanentmotor, -25-120 °C. Pumpen är försedd med en kombinerad temperaturdifferens- och differenstryckssensor.
Enstegs, varvtalsreglerad direktkopplad torr pump med IE5 Synkron permanentmotor, -25-120 °C. Pumpen är försedd med en kombinerad temperaturdifferens- och differenstryckssensor.
| RSK-nummer | 5745880 |
|---|---|
| Tillverkarens artikelnummer | 99272256 |
| GTIN | 5713826361037 |
| Produkt | Cirkulationspump |
| Produktnamn | TPE3 50-80 S-A-F-A-BQQE |
| Dimension | DN50 |
| Storlek | BL=280mm |
| Tryck/Flöde/Temp | PN 6/10, temp -25° till 120°C |
| Effekt/Eldata | 1x200-240 V, 50/60Hz |
| Funktion | enkel för värme-/kylsystem |
| Utförande | torr varvtalsreglerad, flänsad |
|---|---|
| Färg | svart/röd |
| Ytbehandling | kataforesbehandlad |
| Material | gjutjärn/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://product-selection.grundfos.com/se/products/tp-tpe/tpe-series-2000-tpe3-1/tpe3-50-80-99272256?tab=variant-curves |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 99272256 |
|---|
| GTIN | 5713826361037 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/se/products/tp-tpe/tpe-series-2000-tpe3-1/tpe3-50-80-99272256?tab=variant-curves |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Övrigt |
| Materialkvalitet impeller/pumphjul | PES-GF (glasfiberförstärkt polyetersulfon) |
| Nominellt flöde (BEP) | 18 m³/h |
| Tryckhöjd (BEP) | 56,86 kPa |
| Max. flödeskapacitet | 31 m³/h |
| Max. statisk höjd | 8 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Nej |
| Elanslutning | Anslutningsplint |
| Märkspänning | 200 - 240 V |
| Antal faser | 1 |
| Frekvens | 50/60 Hz |
| Märkström | 2,17 A |
| Axeleffekt per motor (P2) | 0,37 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,7 |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Motor med förlängd axel | Nej |
| Kommunikation | Inbyggd och förberedd |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | 25 - 120 °C |
| Omgivningstemperatur | 20 - 50 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 50 |
| Tryckklass fläns (flänsborrning) inloppssida | Övrigt |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 50 |
| Tryckklass fläns (flänsborrning) utloppssida | Övrigt |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 280 mm |
| Kapslingsklass (IP) | IP55 |
| Självevakuerande | Nej |
| Explosionssäker | Nej |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE5 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 590 | ||
| Bredd (mm) | 375 | ||
| Höjd (mm) | 472 | ||
| Vikt (kg) | 31,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_25_5745880.pdf |
|---|---|
| Tillverkarens garantiåtagande | https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery |
| Säkerhetsinstruktion | https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5745828.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000627.pdf |
