RSK-nr enhet: ST
Inlagd: 2025-06-24
RSK-nr enhet: ST

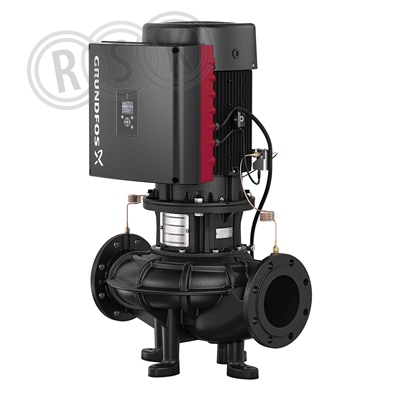

TPE3 är utformad med en så kallad top-pull-out-konstruktion, vilket innebär att pumpens överdel – inklusive motor, axel och pumphjul – enkelt kan lyftas rakt upp ur installationen för service eller underhåll. Samtidigt förblir pumphuset fast monterat i rörsystemet, vilket förenklar både åtkomst och service.
TPE3 är utformad med en så kallad top-pull-out-konstruktion, vilket innebär att pumpens överdel – inklusive motor, axel och pumphjul – enkelt kan lyftas rakt upp ur installationen för service eller underhåll. Samtidigt förblir pumphuset fast monterat i rörsystemet, vilket förenklar både åtkomst och service.
| RSK-nummer | 5746943 |
|---|---|
| Tillverkarens artikelnummer | 93339035 |
| GTIN | 5715471144881 |
| Produkt | Cirkulationspump |
| Produktnamn | TPE3 65-760 S-A-F-A-BQQE-QWB |
| Dimension | DN 65 |
| Storlek | 560,368 |
| Tryck/Flöde/Temp | PN 16 |
| Effekt/Eldata | 3 x 380-480 V 50 / 60 Hz |
| Funktion | värme-/kylsystem |
| Utförande | Inline varvtalsreglerad |
|---|---|
| Färg | RAL 9005 (hel svart) |
| Ytbehandling | elektroforesbehandling |
| Material | gjutjärn |
| Standard | ISO 9906: 2012, klass 3B |
| Övrig info | - |
| Tillverkarens produktsida | https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=93339035&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:93339035:gpclinkpdp:2025 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 93339035 |
|---|
| GTIN | 5715471144881 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=93339035&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:93339035:gpclinkpdp:2025 |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Gjutjärn |
| Materialkvalitet impeller/pumphjul | Gjutjärn EN-GJL-200 (GG 20) |
| Nominellt flöde (BEP) | 82,4 m³/h |
| Tryckhöjd (BEP) | 666,67 kPa |
| Max. flödeskapacitet | 107 m³/h |
| Max. statisk höjd | 76 m |
| Max. arbetstryck | 16 bar |
| Tvillingpump | Nej |
| Elanslutning | Anslutningsplint |
| Märkspänning | 380 - 480 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 37,66 A |
| Axeleffekt per motor (P2) | 22 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,7 |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Motor med förlängd axel | Nej |
| Kommunikation | Inbyggd och förberedd |
| Radiostandard Bluetooth | Ja |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface PT100/PT1000/PTC | Ja |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Ja |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Ja |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -25 - 120 °C |
| Omgivningstemperatur | -20 - 50 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 65 |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 65 |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 360 mm |
| Kapslingsklass (IP) | IP55 |
| Självevakuerande | Nej |
| Explosionssäker | Nej |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE5 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1087 | ||
| Bredd (mm) | 673 | ||
| Höjd (mm) | 766 | ||
| Vikt (kg) | 177 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | Ladda ner |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | Ladda ner |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_25_5746892.pdf |
|---|---|
| Tillverkarens garantiåtagande | https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery |
| Säkerhetsinstruktion | https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5746892.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf |
