RSK-nr enhet: ST
Inlagd: 2018-09-20
RSK-nr enhet: ST

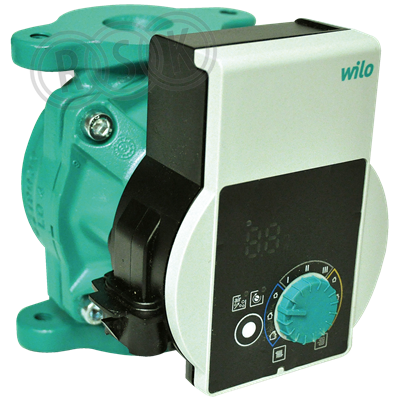

Våt högeffektiv cirkulationspump i enkelutförande avsedd för cirkulation av värmevatten. Försedd med permanentmagnetmotor och påbyggd frekvensomformare. Ansluts med oval fläns.
Våt högeffektiv cirkulationspump i enkelutförande avsedd för cirkulation av värmevatten. Försedd med permanentmagnetmotor och påbyggd frekvensomformare. Ansluts med oval fläns.
| RSK-nummer | 5758834 |
|---|---|
| Tillverkarens artikelnummer | 4230947 |
| GTIN | 4048482892429 |
| Produkt | Cirkulationspump |
| Produktnamn | Yonos PICO 25/1-6 -F -120 |
| Dimension | G25 |
| Storlek | BL=120mm |
| Tryck/Flöde/Temp | 6m, 3,7m3/h, -10°C till +95°C |
| Effekt/Eldata | 1x230V 50/60Hz, 3-40 W (P1) |
| Funktion | enkel för värme-/kylsystem |
| Utförande | våt varvtalsregl, oval fläns |
|---|---|
| Färg | grön |
| Ytbehandling | - |
| Material | gjutjärn/flermaterial |
| Standard | - |
| Övrig info | invändig gänga |
| Tillverkarens produktsida | - |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4230947 |
|---|
| GTIN | 4048482892429 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Material impeller/pumphjul | PP (polypropen) |
| Materialkvalitet impeller/pumphjul | PP-GF |
| Nominellt flöde (BEP) | 1,791 m³/h |
| Tryckhöjd (BEP) | 34,36 kPa |
| Max. flödeskapacitet | 3,56 m³/h |
| Max. statisk höjd | 6,037 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Nej |
| Märkspänning | 230 - 230 V |
| Antal faser | 1 |
| Frekvens | 50/60 Hz |
| Märkström | 0,44 A |
| Ineffekt per motor (P1) | 0,04 kW |
| Energieffektivitetsindex (EEI) | 0,2 |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Medietemperatur (kontinuerlig) | -10 - 95 °C |
| Omgivningstemperatur | -10 - 40 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | Ansl. 40 (1 1/2") |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | Ansl. 40 (1 1/2") |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Inbyggnadslängd | 120 mm |
| Kapslingsklass (IP) | IPX4D |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 194 | ||
| Bredd (mm) | 174 | ||
| Höjd (mm) | 105 | ||
| Vikt (kg) | 2 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | Ladda ner |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | Ladda ner |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | Ladda ner |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5758670.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5758670.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5758670.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5758670.pdf |
| Film | https://www.youtube.com/watch?v=SPJg-yFXBO0 |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560124769-00005 v3.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5758670.pdf |
| Energimärkningsetikett | https://www.rskdatabasen.se/infoDocs/ENERGYMARKINGLABEL/ENERGYMARKINGLABEL_3_5758986.pdf |
