Avaktiverad 2024-09-23
RSK-nr enhet: ST
Inlagd: 2016-11-09
RSK-nr enhet: ST

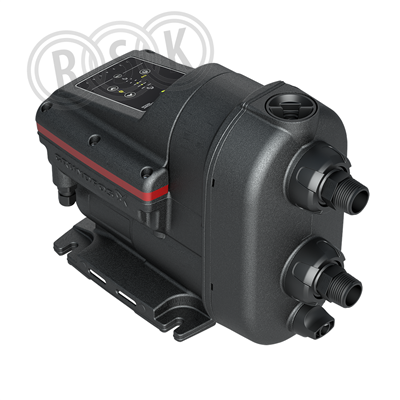

Kompakt pumpautomat med konstanttrycksreglering, självsugande (max sughöjd 8 meter). Kan installeras inomhus eller utomhus.
Kompakt pumpautomat med konstanttrycksreglering, självsugande (max sughöjd 8 meter). Kan installeras inomhus eller utomhus.
| RSK-nummer | 5931159 |
|---|---|
| Tillverkarens artikelnummer | 98562862 |
| GTIN | 5711497234216 |
| Produkt | Pumpautomat |
| Produktnamn | SCALA2 3-45 A |
| Dimension | G25 |
| Storlek | 302x403x193mm (HxLxB) |
| Tryck/Flöde/Temp | max 4,5bar tryckökning |
| Effekt/Eldata | 1x220V, 0,55kW, 2,8A |
| Funktion | med konstanttrycksreglering |
| Utförande | självsugande |
|---|---|
| Färg | svart |
| Ytbehandling | ! |
| Material | komposit |
| Standard | ! |
| Övrig info | låg ljudnivå, max 47dB |
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=98562862&frequency=0&custid=GSV |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 98562862 |
|---|
| GTIN | 5711497234216 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=98562862&frequency=0&custid=GSV |
|---|
| Lämplig för tappvatten | Ja |
|---|---|
| Lämplig för regnvatten | Ja |
| Lämplig för sprinkler/bevattning | Ja |
| Material pumphus | Plast fiberarmerad |
| Materialkvalitet pumphus | Övrigt |
| Material impeller/pumphjul | PP (polypropen) |
| Materialkvalitet impeller/pumphjul | Övrigt |
| Material armatur | Plast fiberarmerad |
| Material cistern/tank | Övrigt |
| Materialkvalitet cistern/tank | Övrigt |
| Antal pumpar | 1 |
| Nominellt flöde (BEP) | 3 m³/h |
| Tryckhöjd (BEP) | 264,71 kPa |
| Max. flödeskapacitet | 4,6 m³/h |
| Max. statisk höjd | 45 m |
| Max. arbetstryck | 10 bar |
| Elanslutning | Anslutningskabel med stickpropp |
| Längd kabel | 2 m |
| Märkspänning | 200 - 240 V |
| Antal faser | 1 |
| Frekvens | 50/60 Hz |
| Märkström | 2,8 A |
| Ineffekt per motor (P1) | 0,55 kW |
| Axeleffekt per motor (P2) | 0,45 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 4890 1/min (RPM) |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Kommunikation | Ingen |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Nej |
| Interface signal 0-20 mA / 4-20 mA | Nej |
| Interface PT100/PT1000/PTC | Nej |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Nej |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | 0 - 45 °C |
| Omgivningstemperatur | 0 - 55 °C |
| Anslutning inloppssida | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension inloppssida | Ansl. 25 (1") |
| Anslutningsstandard inloppssida | ISO 7-1 / EN 10226-1 |
| Anslutning utloppssida | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension utloppssida | Ansl. 25 (1") |
| Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
| Suginstallation | Ja |
| Med förbigångsledning | Nej |
| Pump skyddsnivå (IP) | IPX4 |
| Skåp skyddsnivå (IP) | Övrigt |
| Längd | 403 mm |
| Bredd | 193 mm |
| Höjd | 302 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 470 | ||
| Bredd (mm) | 253 | ||
| Höjd (mm) | 371 | ||
| Vikt (kg) | 12,8 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | Ladda ner |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_25_5931159.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_25_5931159.pdf |
| Film | https://www.rskdatabasen.se/infoDocs/FILM/FILM_25_5931159.avi |
