RSK-nr enhet: ST
Inlagd: 2006-05-02
RSK-nr enhet: ST

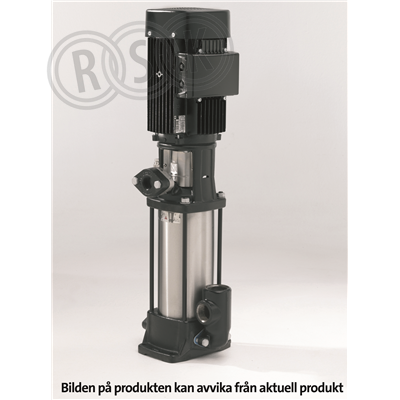

Ejektor pump för djupborradbrunn typ CR DW. Utan självspädande anordning.
Ejektor pump för djupborradbrunn typ CR DW. Utan självspädande anordning.
| RSK-nummer | 5850625 |
|---|---|
| Tillverkarens artikelnummer | 96624566 |
| GTIN | 5700835105103 |
| Produkt | Ejektorpump |
| Produktnamn | CR 5-11 DW |
| Dimension | G32 |
| Storlek | BL=160mm |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | 3x400V 2,2kW 4,45A 50Hz |
| Funktion | förbrukningsvatten, ejektor |
| Utförande | - |
|---|---|
| Färg | svart/rostfri |
| Ytbehandling | - |
| Material | rostfri/flermaterial |
| Standard | - |
| Övrig info | ersätter CPE/S 3-80 |
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=96624566&frequency=50&custid=GSV |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 96624566 |
|---|
| GTIN | 5700835105103 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=96624566&frequency=50&custid=GSV |
|---|
| Modell/Utförande | Vertikal |
|---|---|
| Material pumphus | Gjutjärn |
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Material anslutning | Gjutjärn |
| Materialkvalitet anslutning | Gjutjärn EN-GJL-200 (GG 20) |
| Nominellt flöde (BEP) | 5,8 m³/h |
| Tryckhöjd (BEP) | 261,77 kPa |
| Max. statisk höjd | 34,6 m |
| Max. arbetstryck | 16 bar |
| Märkspänning | 220 - 240 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 4,6 A |
| Axeleffekt per motor (P2) | 2,2 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 2898 1/min (RPM) |
| Varvtalsreglering motor | Ingen |
| Motor med förlängd axel | Nej |
| Medietemperatur (kontinuerlig) | 20 - 120 °C |
| Omgivningstemperatur | 30 - 60 °C |
| Anslutning inloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | Ansl. 32 (1 1/4") |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | Ansl. 32 (1 1/4") |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Oval |
| Självevakuerande | Nej |
| Kapslingsklass (IP) | IP55 |
| Inbyggnadslängd | 160 mm |
| Pumphöjd | 840 mm |
| Vikt | 41,854 kg |
| Explosionssäker | Nej |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE3 |
| Med torrkörningsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1020 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 540 | ||
| Vikt (kg) | 57 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | Ladda ner |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | Ladda ner |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_25_5850625.pdf |
|---|---|
| Tillverkarens garantiåtagande | https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_25_5850625.pdf |
| Säkerhetsinstruktion | https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5823456.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf |
