RSK-nr enhet: ST
Inlagd: 2025-03-07
RSK-nr enhet: ST

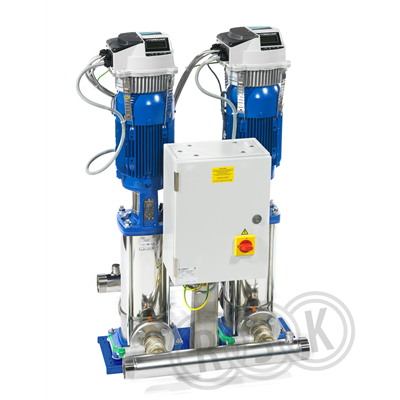

Lowara GHV-seriens tryckstegringsanläggningar är kompletta enheter med variabel hastighet, utrustade med en till fyra Lowara e-SV vertikala pumpar. Varje pump är försedd med en HYDROVAR® frekvensomriktare, som möjliggör drift med variabel hastighet och optimerar systemet för bästa möjliga energiförbrukning. Specialutföranden med upp till 8 pumpar finns också tillgängliga på begäran.
Lowara GHV-seriens tryckstegringsanläggningar är kompletta enheter med variabel hastighet, utrustade med en till fyra Lowara e-SV vertikala pumpar. Varje pump är försedd med en HYDROVAR® frekvensomriktare, som möjliggör drift med variabel hastighet och optimerar systemet för bästa möjliga energiförbrukning. Specialutföranden med upp till 8 pumpar finns också tillgängliga på begäran.
| RSK-nummer | 5857063 |
|---|---|
| Tillverkarens artikelnummer | AA-1008704969XBG |
| GTIN | - |
| Produkt | Tryckstegringsanläggning |
| Produktnamn | GHV20/5SV08F011T/4/CB/PMA |
| Dimension | R 2" |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 temp -30°C till +70°C |
| Effekt/Eldata | 1,1kW, 3 x 400V |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | blå/flerfärgad |
| Ytbehandling | - |
| Material | rostfritt stål/flermaterial |
| Standard | - |
| Övrig info | komplett anläggning |
| Tillverkarens produktsida | https://www.xylem.com/en-uk/products--services/pumps-packaged-pump-systems/packaged-solutions/water-supply-sets/pressure-booster-sets/ghv-variable-speed-booster-sets/ |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | AA-1008704969XBG |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://www.xylem.com/en-uk/products--services/pumps-packaged-pump-systems/packaged-solutions/water-supply-sets/pressure-booster-sets/ghv-variable-speed-booster-sets/ |
|---|
| Lämplig för tappvatten | Ja |
|---|---|
| Lämplig för regnvatten | Nej |
| Lämplig för sprinkler/bevattning | Ja |
| Material pumphus | Rostfritt stål |
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Material armatur | Rostfritt stål |
| Kvalitetklass armatur | Rostfritt stål 304 (1.4301) |
| Material rörsystem (i enheten) | Rostfritt stål |
| Materialkvalitet rörsystem | Rostfritt stål 304 (1.4301) |
| Material cistern/tank | Rostfritt stål |
| Materialkvalitet cistern/tank | Övrigt |
| Antal pumpar | 2 |
| Nominellt flöde (BEP) | 6 m³/h |
| Tryckhöjd (BEP) | 447,336 kPa |
| Max. flödeskapacitet | 16,9 m³/h |
| Max. statisk höjd | 82,8 m |
| Max. arbetstryck | 16 bar |
| Elanslutning | Kabel |
| Längd kabel | 5 m |
| Märkspänning | 380 - 460 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 4,1 A |
| Axeleffekt per motor (P2) | 1,1 kW |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Extern (inkluderad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Kommunikation | Förberedd |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 3G (UMTS) | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface PT100/PT1000/PTC | Ja |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Ja |
| Stödjer protokoll BACnet MS/TP | Ja |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -10 - 80 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | Ansl. 50 (2") |
| Diameter inloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | Ansl. 50 (2") |
| Utvändig rördiameter anslutning utloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Rund |
| Suginstallation | Ja |
| Med förbigångsledning | Nej |
| Pump skyddsnivå (IP) | IP55 |
| Skåp skyddsnivå (IP) | IP55 |
| Längd | 682 mm |
| Bredd | 714 mm |
| Höjd | 895 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pallbox | ||
| Förpackningsfunktion | Skyddad | ||
| Palltyp | - | ||
| Djup (mm) | 800 | ||
| Bredd (mm) | 1200 | ||
| Höjd (mm) | 995 | ||
| Vikt (kg) | 177 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | Ladda ner |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_24_5857063.pdf |
|---|---|
