Avaktiverad 2024-01-16
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2014-02-06
RSK-nr enhet: ST

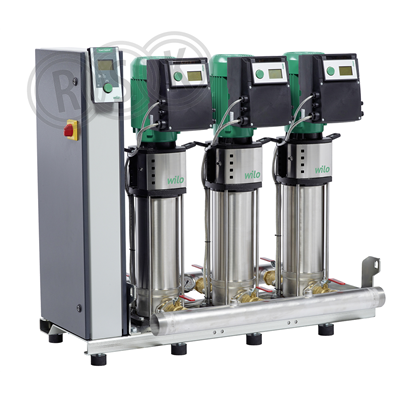

Anslutningsklar tryckstegringsanläggning med 3 st pumpar av typ Helix VE 1605. Komplett med rörgarnityr och automatik för automatisk drift.
Anslutningsklar tryckstegringsanläggning med 3 st pumpar av typ Helix VE 1605. Komplett med rörgarnityr och automatik för automatisk drift.
| RSK-nummer | 5786995 |
|---|---|
| Tillverkarens artikelnummer | 2536339 |
| GTIN | 4048482388113 |
| Produkt | Tryckstegringsanläggning |
| Produktnamn | SiBoost Smart 3 Helix VE 1605 |
| Dimension | DN100 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +50°C |
| Effekt/Eldata | 3x400V 50Hz 5,5kW |
| Funktion | för värme/kyla |
| Utförande | flänsad |
|---|---|
| Färg | grön |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | komplett anläggning |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2536339 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 2536339 |
|---|
| GTIN | 4048482388113 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2536339 |
|---|
| Lämplig för tappvatten | Ja |
|---|---|
| Lämplig för regnvatten | Nej |
| Lämplig för sprinkler/bevattning | Nej |
| Material pumphus | Rostfritt stål |
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4307) |
| Material rörsystem (i enheten) | Rostfritt stål |
| Materialkvalitet rörsystem | Rostfritt stål 304 (1.4307) |
| Antal pumpar | 3 |
| Nominellt flöde (BEP) | 20,06 m³/h |
| Max. arbetstryck | 16 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 400 - 400 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 9,8 A |
| Ineffekt per motor (P1) | 6,6 kW |
| Axeleffekt per motor (P2) | 5,5 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 3500 1/min (RPM) |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Medietemperatur (kontinuerlig) | 3 - 50 °C |
| Omgivningstemperatur | 5 - 40 °C |
| Anslutning inloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | Ansl. 50 (2") |
| Diameter inloppssida | 100 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | Ansl. 50 (2") |
| Utvändig rördiameter anslutning utloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Övrigt |
| Pump skyddsnivå (IP) | IP55 |
| Skåp skyddsnivå (IP) | IP54 |
| Längd | 1150 mm |
| Bredd | 986 mm |
| Höjd | 1209 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 1075 | ||
| Vikt (kg) | 395 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | Ladda ner |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | Ladda ner |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5786944.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5786888.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_3_5786944.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf |
| Säkerhetsdatablad | https://www.rskdatabasen.se/infoDocs/SDB/SDB_3_5786915.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5786944.pdf |
