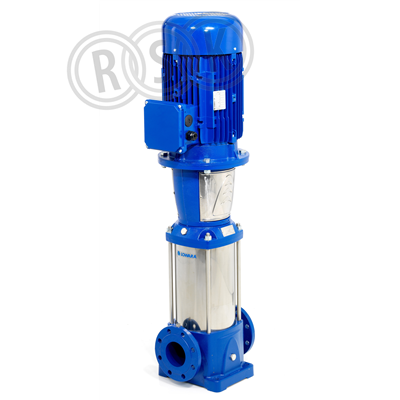

Lowara tryckstegringspump 46SV6/2AG220T/D. Vertikal 6-stegs centrifugalpump med klassledande verkningsgrad och standardiserade komponenter t.ex. DIN normerad axeltätning och IEC motor. Avsedd för dricksvattenförsörjning, bevattningar, lätt industri m.m. Dricksvattengodkänd enligt WRAS, ACS och D.M. 174. Materialspecifikation: Pumphjul AISI 304, Diffusor AISI 304. Pumphus cast iron. Anslutningar: Fläns DN 80 / PN25, (motflänsar ingår ej). 3-fas, 400/690 V. 40,4/23,3 A. 22 kW, 2955 RPM. Verkningsgrad MEI 0,7, IE3, IP 55, Isolationsklass F (155°C). Temp -30 - 120 °C. Tryck max 25 bar, Vikt 208 Kg. BL: 365 mm. H: 1453 mm.

  • •  -Klassledande hydraulisk verkningsgrad -Reducerade axialkrafter -Standardiserade komponenter t.ex. DIN normerad axeltätning och IEC motor -Dricksvattengodkänd enligt WRAS, ACS och D.M. 174

Märkningar

CE

Dokument

Översikt
RSK-nummer5855273
Tillverkarens artikelnummerAA-101682111
GTIN-
ProduktTryckstegringspump
Produktnamn46SV6/2AG220T/D
DimensionDN 80 / PN25
StorlekBL=365mm, H=1453mm
Tryck/Flöde/TempPN 25, 46m³/h, -30 till 120°C
Effekt/Eldata3 x 400 V 50 Hz/22 kW
Funktionför tryckstegring/tappvatten
Utförandevertikal, DIN fläns, In- Line
Färgrostfri/blå
Ytbehandlingkatafores
Materialhus: gjutjärn pumphj: AISI304
StandardWRAS, ACS, EN 12756
Övrig infoIP 55, IE3
Tillverkarens produktsida https://www.xylem.com/sv-se/products--services/pumps-packaged-pump-systems/pumps/multi-stage-pumps/vertical-horizontal/e-sv-stainless-steel-vertical-multi-stage-pumps/
RSK flik14 Pumpar
Produktegenskaper
Modell/Utförande Vertikal
Material pumphus Rostfritt stål
Materialkvalitet pumphus Syrafast stål 316 (1.4408)
Material impeller/pumphjul Rostfritt stål
Materialkvalitet impeller/pumphjul Syrafast stål 316 (1.4408)
Nominellt flöde (BEP) 41,1 m³/h
Tryckhöjd (BEP) 1167 kPa
Max. flödeskapacitet 60 m³/h
Max. statisk höjd 144 m
Max. arbetstryck 25 bar
Märkspänning 380 - 690 V
Antal faser 3
Frekvens 50 Hz
Märkström 40,2 A
Axeleffekt per motor (P2) 22 kW
Minimum Energieffektivitetsindex (MEI) 0,7
Isolationsklass (IEC) F
Varvtal 2950 1/min (RPM)
Medietemperatur (kontinuerlig) -30 - 120 °C
Omgivningstemperatur -20 - 50 °C
Anslutning inloppssida Fläns
Anslutningsdimension inloppssida DN 80
Diameter inloppssida 200 mm
Anslutningsstandard inloppssida EN 1092-1
Anslutning utloppssida Fläns
Anslutningsdimension utloppssida DN 80
Anslutningsstandard utloppssida EN 1092-1
Flänsform Rund
Kapslingsklass (IP) IP55
Inbyggnadslängd 365 mm
Pumphöjd 1453 mm
Motoreffektivitetsklass IE3
Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas

Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 1600
Bredd (mm) 600
Höjd (mm) 720
Vikt (kg) 250
Dokument
Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
