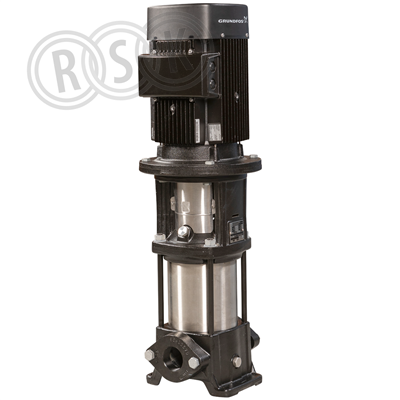

Flerstegs centrifugalpump
Flerstegs centrifugalpump
| RSK-nummer | 5824808 |
|---|---|
| Tillverkarens artikelnummer | 96516180 |
| GTIN | 5700396738208 |
| Produkt | Centrifugalpump |
| Produktnamn | CR 1-10 HQQE |
| Dimension | Rp25 |
| Storlek | BL=160mm |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | 0,55kW 1,44A 3x400V 50Hz |
| Funktion | vertikal tryckstegringspump |
| Utförande | med oval fläns med motfläns |
|---|---|
| Färg | svart/rostfritt |
| Ytbehandling | katafores |
| Material | rostfritt |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=96516180&frequency=50&custid=GSV |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 96516180 |
|---|
| GTIN | 5700396738208 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=96516180&frequency=50&custid=GSV |
|---|
| Modell/Utförande | Vertikal |
|---|---|
| Material pumphus | Gjutjärn |
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Nominellt flöde (BEP) | 1,8 m³/h |
| Tryckhöjd (BEP) | 461,77 kPa |
| Max. statisk höjd | 62 m |
| Max. arbetstryck | 16 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 380 - 415 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 1,44 A |
| Axeleffekt per motor (P2) | 0,55 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,7 |
| Isolationsklass (IEC) | F |
| Varvtal | 2856 1/min (RPM) |
| Varvtalsreglering motor | Ingen |
| Motor med förlängd axel | Nej |
| Kommunikation | Ingen |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Nej |
| Interface signal 0-20 mA / 4-20 mA | Nej |
| Interface PT100/PT1000/PTC | Nej |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Nej |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Omgivningstemperatur | -30 - 60 °C |
| Anslutning inloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | Ansl. 25 (1") |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Oval |
| Självevakuerande | Nej |
| Kapslingsklass (IP) | IP55 |
| Inbyggnadslängd | 22 mm |
| Pumphöjd | 160 mm |
| Vikt | 20,9 kg |
| Explosionssäker | Nej |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE3 |
| Med torrkörningsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 700 | ||
| Bredd (mm) | 300 | ||
| Höjd (mm) | 300 | ||
| Vikt (kg) | 25,6 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | Ladda ner |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | Ladda ner |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_25_5824808.pdf |
|---|---|
| Tillverkarens garantiåtagande | https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_25_5824808.pdf |
| Säkerhetsinstruktion | https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5823456.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf |
