RSK-nr enhet: ST

RSK-Nr: 582 34 71

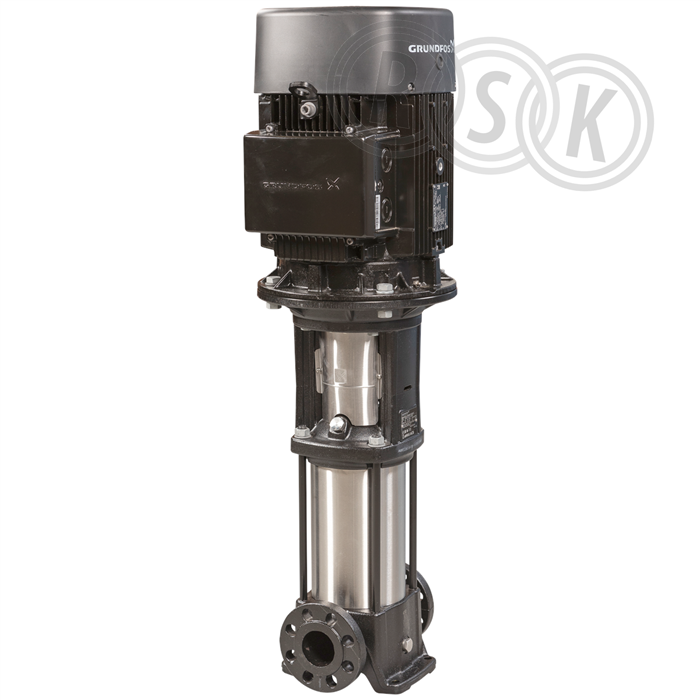

CR 10-22 HQQE

Centrifugalpump

Inlagd: 2003-12-03

RSK-nr enhet: ST

Flerstegs centrifugalpump

Flerstegs centrifugalpump

Märkningar

CE

Dokument

Översikt
RSK-nummer5823471
Tillverkarens artikelnummer96501225
GTIN5700396217857
ProduktCentrifugalpump
ProduktnamnCR 10-22 HQQE
DimensionDN40
StorlekBL=280mm
Tryck/Flöde/TempPN25
Effekt/Eldata7,5kW 14,2A 3x400V 50Hz
Funktionvertikal tryckstegringspump
Utförandemed DIN fläns utan motfläns
Färgsvart/rostfritt
Ytbehandlingkatafores
Materialrostfritt
Standard-
Övrig info-
Tillverkarens produktsida https://product-selection.grundfos.com/product-detail.html?productnumber=96501225&frequency=50&custid=GSV
RSK flik14 Pumpar
Tillverkarens artikelnummer 96501225
GTIN 5700396217857
Tillverkarens produktsida https://product-selection.grundfos.com/product-detail.html?productnumber=96501225&frequency=50&custid=GSV
Produktegenskaper

Produktegenskaper

Modell/Utförande Vertikal
Material pumphus Gjutjärn
Materialkvalitet pumphus Gjutjärn EN-GJL-200 (GG 20)
Material impeller/pumphjul Rostfritt stål
Materialkvalitet impeller/pumphjul Rostfritt stål 304 (1.4301)
Nominellt flöde (BEP) 10 m³/h
Tryckhöjd (BEP) 1770,63 kPa
Max. statisk höjd 225 m
Max. arbetstryck 25 bar
Elanslutning Anslutningsplint
Märkspänning 380 - 415 V
Antal faser 3
Frekvens 50 Hz
Märkström 14,17 A
Axeleffekt per motor (P2) 7,5 kW
Minimum Energieffektivitetsindex (MEI) 0,7
Isolationsklass (IEC) F
Varvtal 2919 /min
Varvtalsreglering motor Ingen
Motor med förlängd axel Nej
Kommunikation Ingen
Radiostandard Bluetooth Nej
Radiostandard WLAN 802.11 Nej
Mobil kommunikationsstandard 5G Nej
Interface signal 0-10 V / 2-10 V Nej
Interface signal 0-20 mA / 4-20 mA Nej
Interface PT100/PT1000/PTC Nej
Interface Pulse Width Modulation (PWM) Nej
Interface pulsräknare Nej
Potentialfri omkopplingskontakt Nej
Med kommunikationsgränssnitt RS 485 Nej
Med kommunikationsgränssnitt RS 232 Nej
Stödjer protokoll EtherNet/IP Nej
Stödjer protokoll KNX Nej
Stödjer protokoll PROFIBUS Nej
Stödjer protokoll PROFINET IO Nej
Stödjer protokoll CAN/CANOpen Nej
Stödjer protokoll Modbus TCP Nej
Stödjer protokoll Modbus RTU Nej
Stödjer protokoll BACnet MS/TP Nej
Stödjer protokoll BACnet IP Nej
Stödjer protokoll LON/LONWorks Nej
Stödjer protokoll LIN Bus Nej
Medietemperatur (kontinuerlig) -20 - 120 °C
Omgivningstemperatur -30 - 60 °C
Anslutning inloppssida Fläns
Anslutningsdimension inloppssida DN 40
Tryckklass fläns (flänsborrning) inloppssida PN 25
Anslutning utloppssida Fläns
Anslutningsdimension utloppssida DN 40
Tryckklass fläns (flänsborrning) utloppssida PN 25
Självevakuerande Nej
Kapslingsklass (IP) IP55
Inbyggnadslängd 280 mm
Pumphöjd 280 mm
Vikt 114 kg
Explosionssäker Nej
Normmotor Ja
Motoreffektivitetsklass IE3
Med torrkörningsskydd Nej
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Pall
Förpackningsfunktion -
Palltyp -
Djup (mm) 1545
Bredd (mm) 397
Höjd (mm) 442
Vikt (kg) 103
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande Ladda ner
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion Ladda ner
REACH-informationsblad Ladda ner
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/dos_25_5823471.pdf
Tillverkarens garantiåtagande https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/prod_25_5823471.pdf
Säkerhetsinstruktion https://www.rskdatabasen.se/infoDocs/SINST/SINST_25_5823456.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf
Projektering
