RSK-nr enhet: ST

RSK-Nr: 588 31 66

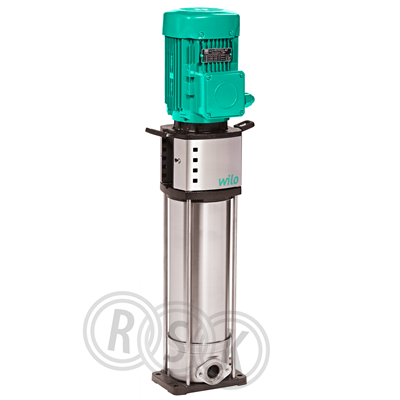

HELIX V 1606 PN16

Tryckstegringspump

Inlagd: 2011-07-11

RSK-nr enhet: ST

Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Med kassettätning. Hydrauliska delar tillverkade av rostfritt stål, kataforbehandlad pumphusfot.

$manufacturer\MANU3\MANU3.png$

WILO Nordic AB

Box 3024

350 33 VÄXJÖ

0470-72 76 00

Skicka e-post till Wilo

Besök Wilo hemsida

Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Med kassettätning. Hydrauliska delar tillverkade av rostfritt stål, kataforbehandlad pumphusfot.

Märkningar

Dokument

Monteringsanvisning Ladda ner
Drift & Skötsel Ladda ner
Produktblad Ladda ner
Certifikat Ladda ner

Översikt

RSK-nummer	5883166
Tillverkarens artikelnummer	4141150
GTIN	4048482078540
Produkt	Tryckstegringspump
Produktnamn	HELIX V 1606 PN16
Dimension	G40, oval fl.
Storlek	BL=200mm
Tryck/Flöde/Temp	PN16, temp -20°C till +120°C
Effekt/Eldata	3x400V / 50Hz 4kW
Funktion	för tryckstegring/tappvatten

Utförande	invändig gänga, oval fläns
Färg	grön
Ytbehandling	-
Material	rostfritt stål/flermaterial
Standard	-
Övrig info	-
Tillverkarens produktsida	https://wilo.com/quick/se/sv/articleNumber/4141150
RSK flik	14 Pumpar

Tillverkarens artikelnummer	4141150

GTIN	4048482078540

Tillverkarens produktsida	https://wilo.com/quick/se/sv/articleNumber/4141150

Produktegenskaper

Modell/Utförande	Vertikal
Material pumphus	Rostfritt stål
Materialkvalitet pumphus	Rostfritt stål 304 (1.4301)
Material impeller/pumphjul	Rostfritt stål
Materialkvalitet impeller/pumphjul	Rostfritt stål 304 (1.4307)
Material anslutning	Rostfritt stål
Materialkvalitet anslutning	Rostfritt stål 304 (1.4301)
Nominellt flöde (BEP)	17,77 m³/h
Tryckhöjd (BEP)	556,73 kPa
Max. flödeskapacitet	26 m³/h
Max. statisk höjd	77,63 m
Max. arbetstryck	16 bar
Elanslutning	Anslutningsplint
Märkspänning	400 - 400 V
Antal faser	3
Frekvens	50 Hz
Märkström	7,4 A
Axeleffekt per motor (P2)	4 kW
Minimum Energieffektivitetsindex (MEI)	0,5
Isolationsklass (IEC)	F
Varvtal	2900 /min
Varvtalsreglering motor	Ingen
Motor med förlängd axel	Nej
Kommunikation	Ingen
Med kommunikationsgränssnitt RS 485	Nej
Med kommunikationsgränssnitt RS 232	Nej
Stödjer protokoll KNX	Nej
Stödjer protokoll PROFIBUS	Nej
Stödjer protokoll PROFINET IO	Nej
Stödjer protokoll CAN/CANOpen	Nej
Stödjer protokoll BACnet MS/TP	Nej
Stödjer protokoll BACnet IP	Nej
Stödjer protokoll LON/LONWorks	Nej
Stödjer protokoll LIN Bus	Nej
Medietemperatur (kontinuerlig)	-30 - 120 °C
Omgivningstemperatur	-15 - 50 °C
Anslutning inloppssida	Fläns
Anslutningsdimension inloppssida	Ansl. 50 (2")
Tryckklass fläns (flänsborrning) inloppssida	PN 16
Anslutningsstandard inloppssida	ISO 228-1
Anslutning utloppssida	Fläns
Anslutningsdimension utloppssida	Ansl. 50 (2")
Utvändig rördiameter anslutning utloppssida	50 mm
Tryckklass fläns (flänsborrning) utloppssida	PN 16
Anslutningsstandard utloppssida	ISO 228-1
Flänsform	Oval
Självevakuerande	Nej
Kapslingsklass (IP)	IP55
Inbyggnadslängd	248 mm
Pumphöjd	159 mm
Normmotor	Ja
Motoreffektivitetsklass	IE3
Med torrkörningsskydd	Nej

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.

Logga in

Märkningar

{{approval.ApprovalName}} Visa historik Dölj historik * {{history.DateString}} {{history.HistoryText}}

Förpackningsinformation

Bas
Antal i FP	1
GTIN FP	-
Förpackningstyp	Låda
Förpackningsfunktion	-
Palltyp	-
Djup (mm)	350
Bredd (mm)	350
Höjd (mm)	1008
Vikt (kg)	79

Dokument

Dokumentlänkar

Monteringsanvisning	Ladda ner
Snabbguide	-
Drift & Skötsel	Ladda ner
Tillverkarens garantiåtagande	-
Manual	-
Konfigurationsanvisning	Ladda ner
Produktblad	Ladda ner
Sortimentskatalog	-
Film	-
Byggvarudeklaration	-
InstallationsBVD	Ladda ner
Säkerhetsdatablad	-
Säkerhetsinstruktion	-
REACH-informationsblad	Ladda ner
Certifikat	Ladda ner
Prestandadeklaration (DOP)	-
EU-försäkran (DoC)	-
Energimärkningsetikett	-
Energimärkningsetikett (PNG)	-
Nästlad energimärkningsetikett	-
Produktblad energimärkning	-
Miljövarudeklaration ISO14025/EN15804 (EPD)	-
Ritning	-
Reservdelslista	-
Roterande bild	-

Monteringsanvisning	https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5825048.pdf
Drift & Skötsel	https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5825048.pdf
Konfigurationsanvisning	https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf
Produktblad	https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5883401.pdf
InstallationsBVD	https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560124769-00015 v1.pdf
REACH-informationsblad	https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf
Certifikat	https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5825048.pdf
