RSK-nr enhet: ST

RSK-Nr: 585 55 77

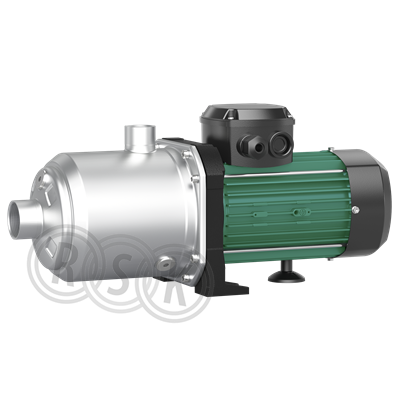

Medana CH1-L.1005-2 3-fas

Tryckstegringspump

Inlagd: 2020-10-14

RSK-nr enhet: ST

Flerhjulig horisontell tryckstegringspump. Horisontellt inlopp och vertikalt utlopp. Pumphjul, stegkammare, pumphus och axel av rostfritt stål 1.4404 (AISI 316L).

Flerhjulig horisontell tryckstegringspump. Horisontellt inlopp och vertikalt utlopp. Pumphjul, stegkammare, pumphus och axel av rostfritt stål 1.4404 (AISI 316L).

Märkningar

CE

Dokument

Översikt
RSK-nummer5855577
Tillverkarens artikelnummer4235361
GTIN4048482938707
ProduktTryckstegringspump
ProduktnamnMedana CH1-L.1005-2 3-fas
DimensionRp 40 / Rp 32
Storlek-
Tryck/Flöde/Temp65m, temp -20°C till +120°C
Effekt/Eldata3x400V / 50Hz 2,5kW
Funktionför tryckstegring/tappvatten
Utförandehorisontell
Färggrön/silver
Ytbehandling-
Materialrostfritt stål/flermaterial
Standard-
Övrig infoinvändig gänga
Tillverkarens produktsida https://wilo.com/quick/se/sv/articleNumber/4235361
RSK flik14 Pumpar
Tillverkarens artikelnummer 4235361
GTIN 4048482938707
Tillverkarens produktsida https://wilo.com/quick/se/sv/articleNumber/4235361
Produktegenskaper

Produktegenskaper

Material pumphus Rostfritt stål
Materialkvalitet pumphus Syrafast stål 316L (1.4404)
Material impeller/pumphjul Rostfritt stål
Materialkvalitet impeller/pumphjul Syrafast stål 316L (1.4404)
Material anslutning Rostfritt stål
Materialkvalitet anslutning Syrafast stål 316L (1.4404)
Nominellt flöde (BEP) 9,699 m³/h
Tryckhöjd (BEP) 517,7 kPa
Max. flödeskapacitet 14,71 m³/h
Max. statisk höjd 64,19 m
Max. arbetstryck 10 bar
Märkspänning 230 - 400 V
Antal faser 3
Frekvens 50 Hz
Märkström 5,2 A
Axeleffekt per motor (P2) 2,5 kW
Minimum Energieffektivitetsindex (MEI) 0,7
Isolationsklass (IEC) F
Varvtal 2900 /min
Medietemperatur (kontinuerlig) -20 - 90 °C
Omgivningstemperatur -15 - 50 °C
Anslutning inloppssida Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
Anslutningsdimension inloppssida Ansl. 40 (1 1/2")
Diameter inloppssida 40 mm
Tryckklass fläns (flänsborrning) inloppssida PN 10
Anslutningsstandard inloppssida ISO 7-1 / EN 10226-1
Anslutning utloppssida Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
Anslutningsdimension utloppssida Ansl. 32 (1 1/4")
Utvändig rördiameter anslutning utloppssida 32 mm
Tryckklass fläns (flänsborrning) utloppssida PN 10
Anslutningsstandard utloppssida ISO 7-1 / EN 10226-1
Flänsform Övrigt
Kapslingsklass (IP) IP55
Pumphöjd 90 mm
Vikt 21,2 kg
Normmotor Nej
Motoreffektivitetsklass IE3
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 600
Bredd (mm) 260
Höjd (mm) 280
Vikt (kg) 22,7
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning Ladda ner
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5855439.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5855439.pdf
Konfigurationsanvisning https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5855854.pdf
