RSK-nr enhet: ST
Inlagd: 2020-08-31
RSK-nr enhet: ST

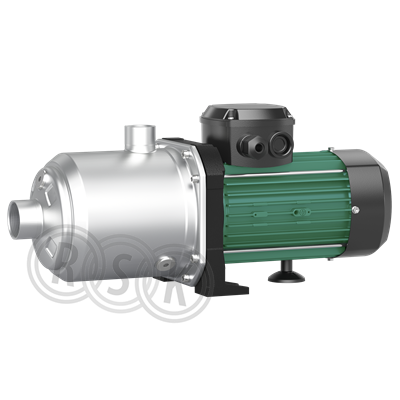

Flerhjulig horisontell tryckstegringspump. Horisontellt inlopp och vertikalt utlopp. Pumphjul, stegkammare, pumphus och axel av rostfritt stål 1.4301 (AISI 304).
Flerhjulig horisontell tryckstegringspump. Horisontellt inlopp och vertikalt utlopp. Pumphjul, stegkammare, pumphus och axel av rostfritt stål 1.4301 (AISI 304).
| RSK-nummer | 5855445 |
|---|---|
| Tillverkarens artikelnummer | 4231467 |
| GTIN | 4048482886855 |
| Produkt | Tryckstegringspump |
| Produktnamn | Medana CH1-L.204-1 3-fas |
| Dimension | Rp 25 / Rp 25 |
| Storlek | - |
| Tryck/Flöde/Temp | 37m, temp -20°C till +120°C |
| Effekt/Eldata | 3x400V / 50Hz 0,55kW |
| Funktion | för tryckstegring/tappvatten |
| Utförande | horisontell |
|---|---|
| Färg | grön/silver |
| Ytbehandling | - |
| Material | rostfritt stål/flermaterial |
| Standard | - |
| Övrig info | invändig gänga |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4231467 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4231467 |
|---|
| GTIN | 4048482886855 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4231467 |
|---|
| Material pumphus | Rostfritt stål |
|---|---|
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Material anslutning | Rostfritt stål |
| Materialkvalitet anslutning | Rostfritt stål 304 (1.4301) |
| Nominellt flöde (BEP) | 2,209 m³/h |
| Tryckhöjd (BEP) | 283,81 kPa |
| Max. flödeskapacitet | 3,88 m³/h |
| Max. statisk höjd | 36,23 m |
| Max. arbetstryck | 10 bar |
| Märkspänning | 230 - 400 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 1,5 A |
| Axeleffekt per motor (P2) | 0,55 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,7 |
| Isolationsklass (IEC) | F |
| Varvtal | 2900 /min |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Omgivningstemperatur | -15 - 50 °C |
| Anslutning inloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension inloppssida | 1" (25) |
| Diameter inloppssida | 25 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 10 |
| Anslutningsstandard inloppssida | ISO 7-1 / EN 10226-1 |
| Anslutning utloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension utloppssida | 1" (25) |
| Utvändig rördiameter anslutning utloppssida | 25 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
| Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
| Flänsform | Övrigt |
| Kapslingsklass (IP) | IP55 |
| Pumphöjd | 90 mm |
| Vikt | 9,7 kg |
| Normmotor | Nej |
| Motoreffektivitetsklass | IE2 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 600 | ||
| Bredd (mm) | 260 | ||
| Höjd (mm) | 280 | ||
| Vikt (kg) | 11,2 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5855439.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5855439.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
