RSK-nr enhet: ST
Inlagd: 2004-11-12
RSK-nr enhet: ST

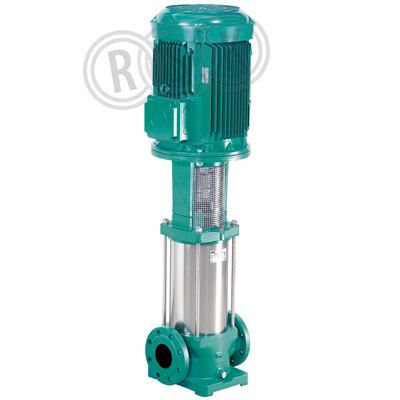

Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Pumphjul tillverkat av rostfritt stål och pumphus av kataforbehandlat gjutjärn.
Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Pumphjul tillverkat av rostfritt stål och pumphus av kataforbehandlat gjutjärn.
| RSK-nummer | 5825005 |
|---|---|
| Tillverkarens artikelnummer | 4071166 |
| GTIN | - |
| Produkt | Tryckstegringspump |
| Produktnamn | MVI 7002/1-3/16/E |
| Dimension | DN100 |
| Storlek | BL=380mm |
| Tryck/Flöde/Temp | PN16, temp -15°C till +120°C |
| Effekt/Eldata | 3x400V / 50Hz 9kW |
| Funktion | för tryckstegring/tappvatten |
| Utförande | fläns PN16 |
|---|---|
| Färg | grön |
| Ytbehandling | - |
| Material | rostfritt stål, gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4071166 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4071166 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4071166 |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Gjutstål (1.06259) |
| Material anslutning | Gjutjärn |
| Materialkvalitet anslutning | Gjutjärn EN-GJL-250 (GG 25) |
| Max. flödeskapacitet | 110 m³/h |
| Max. statisk höjd | 45,85 m |
| Max. arbetstryck | 16 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 400 - 400 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 16,7 A |
| Axeleffekt per motor (P2) | 9 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,4 |
| Isolationsklass (IEC) | F |
| Varvtal | 2926 /min |
| Varvtalsreglering motor | Ingen |
| Motor med förlängd axel | Nej |
| Medietemperatur (kontinuerlig) | -15 - 120 °C |
| Omgivningstemperatur | -15 - 50 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 100 |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 100 |
| Utvändig rördiameter anslutning utloppssida | 100 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Kapslingsklass (IP) | IP54 |
| Normmotor | Nej |
| Motoreffektivitetsklass | IE3 |
|
CE-märkning: Ja
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1000 | ||
| Bredd (mm) | 500 | ||
| Höjd (mm) | 400 | ||
| Vikt (kg) | 140 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | Ladda ner |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5825002.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5825002.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5825002.pdf |
