RSK-nr enhet: ST
Inlagd: 2022-02-18
RSK-nr enhet: ST

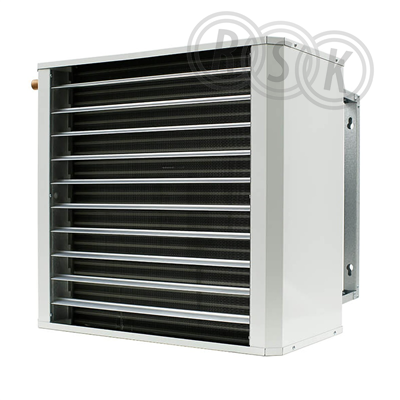

Värmefläkt för värmevatten, VEAB:s typ AW-a, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och flänsar av aluminium. Inbyggd styrutrustning som reglerar fläkten i tre hastigheter efter värmebehovet, samt öppna/stänga för vattenflödet. Börvärdesinställning sker externt. på givare eller via extern 0...10V:s styrsignal. Tillbehör som t.ex. givare, börvärdesinställare, filter, luftriktare AWLH och konsol beställes separat.
Värmefläkt för värmevatten, VEAB:s typ AW-a, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och flänsar av aluminium. Inbyggd styrutrustning som reglerar fläkten i tre hastigheter efter värmebehovet, samt öppna/stänga för vattenflödet. Börvärdesinställning sker externt. på givare eller via extern 0...10V:s styrsignal. Tillbehör som t.ex. givare, börvärdesinställare, filter, luftriktare AWLH och konsol beställes separat.
| RSK-nummer | 6703425 |
|---|---|
| Tillverkarens artikelnummer | 421363 |
| GTIN | 7330334047079 |
| Produkt | Fläktluftvärmare |
| Produktnamn | Fläktluftvärmare AW23aEC |
| Dimension | 22mm |
| Storlek | 540x550x530mm (BxDxH) |
| Tryck/Flöde/Temp | 10bar |
| Effekt/Eldata | 23kW vid 80°C/60°C +15°C 230V |
| Funktion | uppvärmning |
| Utförande | - |
|---|---|
| Färg | vit |
| Ytbehandling | vitlackerad |
| Material | galvaniserad/lackerad |
| Standard | IP54 |
| Övrig info | - |
| Tillverkarens produktsida | https://veab.com/produkt/aw-vaggmonterad |
| RSK flik | 16 Radiatorer/Konvektorer/Värmare |
| Tillverkarens artikelnummer | 421363 |
|---|
| GTIN | 7330334047079 |
|---|
| Tillverkarens produktsida | https://veab.com/produkt/aw-vaggmonterad |
|---|
| Material värmeväxlare | Aluminium/Koppar |
|---|---|
| Värmeavgivning | 8,1 - 22,6 kW |
| Fläkttyp | Axiell |
| Lämplig för väggmontering | Ja |
| Lämplig för innertaksmontering | Nej |
| Upphängning medlevereras | Ja |
| Luftvolym från/till | 1100 - 2300 m³/h |
| Max. kastlängd horisontalt | 7 m |
| Anslutningsspänning | 230 - 230 V |
| Antal faser | 1 |
| Märkström | 0,85 A |
| Ljudtrycksnivå vid 5 m höjd | 37 - 55 dB(A) |
| Inställbar blandning av frånluft | Nej |
| Inställbara lameller frånluftssida | Ja |
| Höjd | 530 mm |
| Bredd | 540 mm |
| Djup | 550 mm |
| Fritt utblås | Ja |
| Anslutning | Lödände |
| Dimension (Nominell diameter) | Övrigt |
| Max. arbetstryck | 1000 kPa |
| Vikt inklusive fyllning | 23 kg |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7330334047079 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 425 | ||
| Bredd (mm) | 655 | ||
| Höjd (mm) | 541 | ||
| Vikt (kg) | 25 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | Ladda ner |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1172_6703413.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_1172_6703413.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1172_6703413.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1172_6703425.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_1172_6703413.pdf |
