RSK-nr enhet: ST
Inlagd: 2022-02-18
RSK-nr enhet: ST

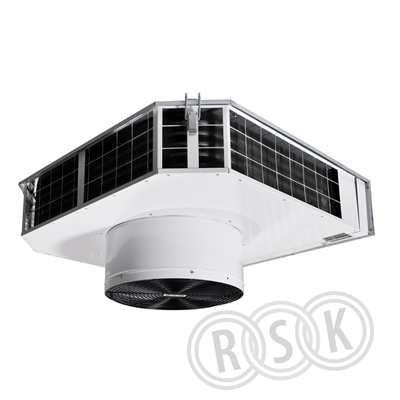

Takmonterad värmefläkt för värmevatten, VEAB:s typ CAW-a, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och flänsar av aluminium. Frontplåt med gångjärn gör batteriinsats och fläkt lättåtkomliga för inspektion och rengöring. Inbyggd styrutrustning för fläkt och vattenreglering. Börvärdesinställning sker externt. Tillbehör som rumsgivare, börvärdesinställare, filter och förlängningsstos beställes separat.
Takmonterad värmefläkt för värmevatten, VEAB:s typ CAW-a, med hölje i galvaniserad vitlackerad stålplåt. Vattenbatterier med rör av koppar och flänsar av aluminium. Frontplåt med gångjärn gör batteriinsats och fläkt lättåtkomliga för inspektion och rengöring. Inbyggd styrutrustning för fläkt och vattenreglering. Börvärdesinställning sker externt. Tillbehör som rumsgivare, börvärdesinställare, filter och förlängningsstos beställes separat.
| RSK-nummer | 6703432 |
|---|---|
| Tillverkarens artikelnummer | 421322 |
| GTIN | 7330334029921 |
| Produkt | Fläktluftvärmare |
| Produktnamn | Fläktluftvärmare CAW 21s |
| Dimension | 22mm |
| Storlek | 760x675x355mm (BxDxH) |
| Tryck/Flöde/Temp | 10bar |
| Effekt/Eldata | 19kW vid 80°C/60°C +15°C 230V |
| Funktion | uppvärmning |
| Utförande | - |
|---|---|
| Färg | vit |
| Ytbehandling | vitlackerad |
| Material | galvaniserad/lackerad |
| Standard | IP44 |
| Övrig info | - |
| Tillverkarens produktsida | https://veab.com/produkt/caw-takmonterad |
| RSK flik | 16 Radiatorer/Konvektorer/Värmare |
| Tillverkarens artikelnummer | 421322 |
|---|
| GTIN | 7330334029921 |
|---|
| Tillverkarens produktsida | https://veab.com/produkt/caw-takmonterad |
|---|
| Material värmeväxlare | Aluminium/Koppar |
|---|---|
| Värmeavgivning | 8,8 - 19,2 kW |
| Fläkttyp | Axiell |
| Lämplig för väggmontering | Nej |
| Lämplig för innertaksmontering | Ja |
| Upphängning medlevereras | Ja |
| Luftvolym från/till | 1200 - 2000 m³/h |
| Max. kastlängd vertikalt | 4,5 m |
| Anslutningsspänning | 230 - 230 V |
| Antal faser | 1 |
| Märkström | 0,6 A |
| Ljudtrycksnivå vid 5 m höjd | 44 - 57 dB(A) |
| Inställbar blandning av frånluft | Nej |
| Inställbara lameller frånluftssida | Nej |
| Höjd | 360 mm |
| Bredd | 735 mm |
| Djup | 830 mm |
| Fritt utblås | Ja |
| Anslutning | Lödände |
| Dimension (Nominell diameter) | Övrigt |
| Max. arbetstryck | 1000 kPa |
| Vatteninnehåll | 1,7 l |
| Vikt inklusive fyllning | 30 kg |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7330334029921 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 830 | ||
| Bredd (mm) | 735 | ||
| Höjd (mm) | 360 | ||
| Vikt (kg) | 28 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1172_6703428.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1172_6703428.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1172_6703428.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1172_6703432.pdf |
