RSK-nr enhet: ST
Inlagd: 2000-01-10
RSK-nr enhet: ST

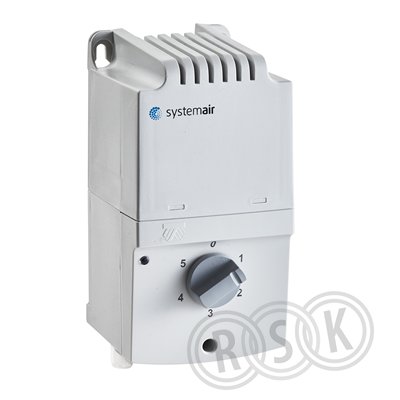

Manuell femstegstransformator. Enfas transformator, där fläktens varvtal styrs genom att matningsspänningen kan varieras i fem fasta steg, vilket sker manuellt med hjälp av omkopplingsvredet på fronten. Transformatorn har utgång 230V för styrning av spjäll, elbatteri eller annan extern utrustning. När transformatorn ställs i läge 0 är utgången spänningslös. Signallampa på fronten indikerar drift. Säkring återställes utifrån. RE har hölje av självslocknande termoplast. OBS! Till fläktar med utdragen termokontakt skall separat motorskydd användas eller transformator med inbyggt motorskydd.
Manuell femstegstransformator. Enfas transformator, där fläktens varvtal styrs genom att matningsspänningen kan varieras i fem fasta steg, vilket sker manuellt med hjälp av omkopplingsvredet på fronten. Transformatorn har utgång 230V för styrning av spjäll, elbatteri eller annan extern utrustning. När transformatorn ställs i läge 0 är utgången spänningslös. Signallampa på fronten indikerar drift. Säkring återställes utifrån. RE har hölje av självslocknande termoplast. OBS! Till fläktar med utdragen termokontakt skall separat motorskydd användas eller transformator med inbyggt motorskydd.
| RSK-nummer | 6727031 |
|---|---|
| Tillverkarens artikelnummer | 5001 |
| GTIN | 7393410011319 |
| Produkt | Transformator |
| Produktnamn | RE3 |
| Dimension | - |
| Storlek | 105x200x105mm (BxHxD) |
| Tryck/Flöde/Temp | fel |
| Effekt/Eldata | 230V~/50;60Hz/3A |
| Funktion | 5-stegsreglering |
| Utförande | max 3A |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | plast/flermaterial |
| Standard | IP54 |
| Övrig info | - |
| Tillverkarens produktsida | https://shop.frico.net/sv-SE/re--3--transformator/p102130 |
| RSK flik | 16 Radiatorer/Konvektorer/Värmare |
| Tillverkarens artikelnummer | 5001 |
|---|
| GTIN | 7393410011319 |
|---|
| Tillverkarens produktsida | https://shop.frico.net/sv-SE/re--3--transformator/p102130 |
|---|
| Utförd som säkerhetstransformator | Nej |
|---|---|
| Utförd som isoleringstransformator | Nej |
| Utförande som spartransformator | Ja |
| Primärspänningsområde 1 | 230 - 230 V |
| Sekundärspänningsområde 1 | 80 - 80 V |
| Sekundärspänningsområde 2 | 105 - 105 V |
| Sekundärspänningsområde 3 | 130 - 130 V |
| Sekundärspänningsområde 4 | 160 - 160 V |
| Sekundärspänningsområde 5 | 230 - 230 V |
| Skenbar märkeffekt | 3 VA |
| Bredd | 105 mm |
| Höjd | 200 mm |
| Djup | 105 mm |
| Kapslingsklass (IP) | IP54 |
| Ringkärna | Nej |
| Lämplig för kretskortsmontage | Nej |
| Lämplig för elcentral (normutförande) | Nej |
| Material ledare | Koppar |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7393410011319 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 240 | ||
| Bredd (mm) | 111 | ||
| Höjd (mm) | 111 | ||
| Vikt (kg) | 2,8 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_94_6727031.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_94_6727031.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_94_6727031.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_94_6727031.pdf |
