RSK-nr enhet: ST
Inlagd: 2024-05-03
RSK-nr enhet: ST

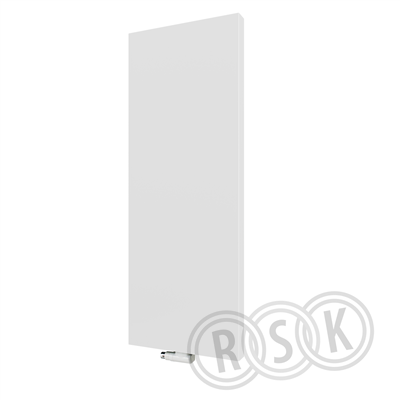

Plan vertikal panelradiator med integrerade raka sidoplåtar och anslutning i botten. Kan även toppkopplas (obs tillopp alltid till vänster både vid topp och bottenkoppling). Levereras med konsoler, 3 pluggar och luftskruv.
Plan vertikal panelradiator med integrerade raka sidoplåtar och anslutning i botten. Kan även toppkopplas (obs tillopp alltid till vänster både vid topp och bottenkoppling). Levereras med konsoler, 3 pluggar och luftskruv.
| RSK-nummer | 6660270 |
|---|---|
| Tillverkarens artikelnummer | FMY1118004510300 |
| GTIN | 6438537955649 |
| Produkt | Vertikal panelradiator |
| Produktnamn | Tinos V 11 1800 475 |
| Dimension | G15 |
| Storlek | 1800x450mm (HxB) |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | vattenburen för värme |
| Utförande | invändig gänga (4 st nedåt) |
|---|---|
| Färg | vit RAL9016 |
| Ytbehandling | lackerad |
| Material | kallvalsat bandstål |
| Standard | EN442 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 16 Radiatorer/Konvektorer/Värmare |
| Tillverkarens artikelnummer | FMY1118004510300 |
|---|
| GTIN | 6438537955649 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Stål |
|---|---|
| Typ | 11 |
| Ytstruktur frontpanel | Plan, slät |
| Vattenbärande frontpanel | Nej |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd | 1800 mm |
| Längd | 475 mm |
| Djup | 73 mm |
| Värmeavgivning 20°C - 55/45 (EN 442) | 546 W |
| Värmeavgivning 20°C - 75/65 (EN 442) | 1042 W |
| Värmeavgivning 20°C - 70/40 (EN 442) | 610 W |
| N-exponent | 1,2645 |
| Max. arbetstryck | 10 bar |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Nej |
| Hopfällbar | Nej |
| Antal standardanslutningar | 6 |
| Anslutning 1, botten vänster | Tillopp |
| Anslutning 4, topp vänster | Tillopp |
| Anslutning TM, topp mitten | 2-punktsanslutning, tillopp-retur |
| Anslutning 5, topp höger | Retur |
| Anslutning 8, botten höger | Retur |
| Anslutning BM, botten mitten | 2-punktsanslutning, tillopp-retur |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Invändig gänga |
| Med enpunktsanslutning | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Nej |
| Med väggkonsoler | Ja |
| Lämplig för elpatron | Nej |
| Med elpatron | Nej |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Ja |
| Med handdukshållare | Nej |
| Med infälld handdukshållare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Krympfilm | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 123 | ||
| Bredd (mm) | 625 | ||
| Höjd (mm) | 1950 | ||
| Vikt (kg) | 39,19 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
