Avaktiverad 2023-03-01
RSK-nr enhet: ST
Inlagd: 2015-02-13
RSK-nr enhet: ST

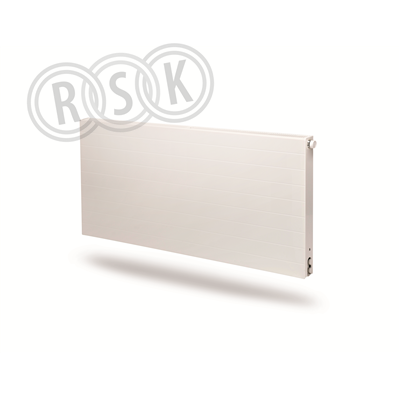

Thermopanel Ramo har slät frontpanel med stilfulla, distinkta horisontala linjer. Thermopanel har unika och uppskattade egenskaper. Det nya patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn för endera botten- eller sidoanslutning. Thermopanel V4 Plan levereras alltid med sidoplåtar och galler färdigmonterat.
Thermopanel Ramo har slät frontpanel med stilfulla, distinkta horisontala linjer. Thermopanel har unika och uppskattade egenskaper. Det nya patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn för endera botten- eller sidoanslutning. Thermopanel V4 Plan levereras alltid med sidoplåtar och galler färdigmonterat.
| RSK-nummer | 6620548 |
|---|---|
| Tillverkarens artikelnummer | TR2105020041 |
| GTIN | 6418569259168 |
| Produkt | Panelradiator |
| Produktnamn | TP V4 Ramo 21-520 Ansl V |
| Dimension | M22x1,5, c/c40mm |
| Storlek | 500x2000mm (HxB) |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | 2-rör, för vattenburen värme |
| Utförande | vänster, 2anslutningar, koppel |
|---|---|
| Färg | vit RAL9016 |
| Ytbehandling | lackerad |
| Material | kallvalsat bandstål |
| Standard | EN10130 |
| Övrig info | - |
| Tillverkarens produktsida | http://www.purmo.com/se/produkter/panelradiatorer/tp-v4-ramo.htm |
| RSK flik | 16 Radiatorer/Konvektorer/Värmare |
| Tillverkarens artikelnummer | TR2105020041 |
|---|
| GTIN | 6418569259168 |
|---|
| Tillverkarens produktsida | http://www.purmo.com/se/produkter/panelradiatorer/tp-v4-ramo.htm |
|---|
| Material | Stål |
|---|---|
| Typ | 21 |
| Ytstruktur frontpanel | Plan, profilerad |
| Vattenbärande frontpanel | Nej |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd | 500 mm |
| Längd | 2000 mm |
| Djup | 70 mm |
| Värmeavgivning 20°C - 55/45 (EN 442) | 1151 W |
| Värmeavgivning 20°C - 75/65 (EN 442) | 2226 W |
| Värmeavgivning 20°C - 70/40 (EN 442) | 1295 W |
| N-exponent | 1,29 |
| Max. arbetstryck | 10 bar |
| Vatteninnehåll | 10,9 l |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Ja |
| Hopfällbar | Nej |
| Antal standardanslutningar | 4 |
| Anslutning gänga | Utvändig gänga |
| Med enpunktsanslutning | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Ja |
| Med väggkonsoler | Ja |
| Lämplig för elpatron | Nej |
| Med elpatron | Nej |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 2010 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 510 | ||
| Vikt (kg) | 55,8 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | Ladda ner |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_40_6620384.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_40_6620384.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_40_6620384.pdf |
