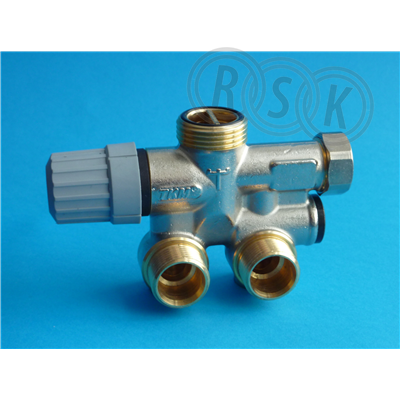

Anslutning vägg, med slingförinställning

  • •  VENTIL M68 RA 86SF M22

Märkningar

Dokument

Översikt
RSK-nummer4817783
Tillverkarens artikelnummer192N3313
GTIN-
ProduktVentil-bottenkopplad
ProduktnamnM68-RA86SF
Dimension-
Storlek-
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktionvändbar höger/vänster
Utförandemed avstängning
Färg-
Ytbehandling-
Material-
Standard-
Övrig info-
Tillverkarens produktsida https://www.danfoss.com/sv-se/search/?query=192N3313&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse
RSK flik09 Reglerventiler/Övrig armatur
Produktegenskaper
Material hus/kapsling/stomme Mässing
Ytskydd Förnicklad
Dimension radiatoranslutning Övrigt
Dimension röranslutning M22x1,5
Anslutning termostatdel Klick
Dimension termostatdel 22 mm
Form Övrigt
Modell/Utförande Utvändig gänga/Utvändig gänga
Med tätningsring Ja
Med klämringskoppling Ja
Kan förinställas Ja
Förinställning Utan slagbegränsning
Manövrering Termostat utan knapp
Lämplig för 1-rörssystem Ja
Lämplig för 2-rörssystem Nej
Termostatförberedd Ja
Med dammkåpa Ja
Kort bygglängd Nej
Tryckoberoende Nej
Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas

Antal i FP 20
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 405
Bredd (mm) 235
Höjd (mm) 80
Vikt (kg) 9,4
Dokument
Monteringsanvisning -
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
