RSK-nr enhet: ST

RSK-Nr: 480 50 20

VD115CLC

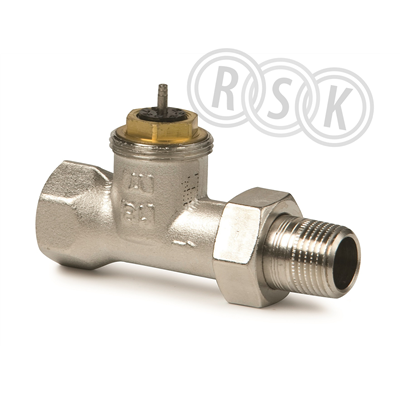

Radiatorventil

Inlagd: 2006-09-04

RSK-nr enhet: ST

Ut-/invändigt gängad 2-vägs rak sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Ventilen har DIN standard vid kopplingsanslutningen och inställbart kv-värde mellan 0,25...1,9. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för VD..CLC:

  • •  Effektiva ventiler för medietemperaturer från 1…110 °C
  • •  Ventilhus av mattförnicklad mässing
  • •  PN 10
  • •  DN 15…25
  • •  kvs 0,25…2,6 m3/h
  • •  Utrustas med elektromekaniska ställdon SSA.. eller termiska ställdon STA..

Visa mer

Ut-/invändigt gängad 2-vägs rak sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Ventilen har DIN standard vid kopplingsanslutningen och inställbart kv-värde mellan 0,25...1,9. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för VD..CLC:

  • •  Effektiva ventiler för medietemperaturer från 1…110 °C
  • •  Ventilhus av mattförnicklad mässing
  • •  PN 10
  • •  DN 15…25
  • •  kvs 0,25…2,6 m3/h
  • •  Utrustas med elektromekaniska ställdon SSA.. eller termiska ställdon STA..

Märkningar

Dokument

Översikt
RSK-nummer4805020
Tillverkarens artikelnummerBPZ:VD115CLC
GTIN7612914028815
ProduktRadiatorventil
ProduktnamnVD115CLC
DimensionDN15
Storlek-
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktionkv-värde 0,25...1,9
Utföranderak
Färg-
Ytbehandling-
Material-
StandardDIN standard
Övrig info-
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VD115CLC
RSK flik09 Reglerventiler/Övrig armatur
Tillverkarens artikelnummer BPZ:VD115CLC
GTIN 7612914028815
Tillverkarens produktsida http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VD115CLC
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Övrigt
Dimension anslutning 1 DN 15
Utvändig rördiameter anslutning 1 15 mm
Anslutning 1 Övrigt
Dimension anslutning 2 DN 15
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Övrigt
Tryckklass PN 10
Tryckklass fläns (flänsborrning) PN 10
Min. differenstryck 100 bar
Max. tryckdifferens i öppet läge 1,5 bar
Ytskydd Förnicklad
Kvs-värde 1,9
Automatisk flödeskontroll Nej
Kv-värde 0,25 - 1,9
Mätnipplar flöde Nej
Slaglängd 2,5 mm
Längd anslutning 1 33 mm
Bygglängd anslutning 1 (Z1) 33 mm
Längd anslutning 2 61 mm
Bygglängd anslutning 2 (Z2) 61 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 95
Bredd (mm) 87
Höjd (mm) 53
Vikt (kg) 0,29
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_4805020.pdf
