RSK-nr enhet: ST

RSK-Nr: 694 71 96

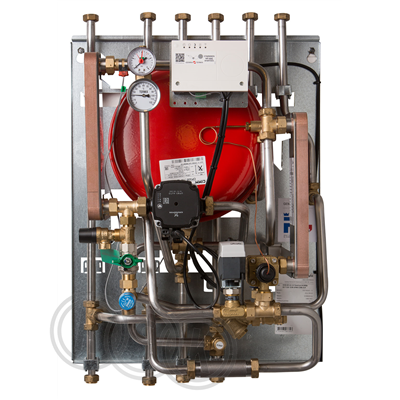

VVX-ID 22-22 ECL120 med skåp

Fjärrvärmecentral

Inlagd: 2023-02-03

RSK-nr enhet: ST

Termix VVX-ID är en komplett lösning för varmvatten och värme med optimal säkerhet, effektiv värmeöverföring, servicevänlig konstruktion och kompakt uppbyggnad. Fjärrvämecentralen används vid konvertering eller nyinstallation till fjärrvärme. P-märkt av RISE 2021 med bästa avkylning uppmätt, ger lägsta returtemperaturen.

  • •  Regulator ECL 120
  • •  Styrventil VS2 DN15 kvs 0,4
  • •  Diff.tryck FJV: Min 1,0 bar. Max 6 bar.
  • •  Regulator VV IHPT självverkande termostatisk
  • •  Expansionskärl 12 liter
  • •  2 st. avstängningsventiler VS (röda)
  • •  1 st. avstängningsventil KV (grön)
  • •  1 st. backventil KV
  • •  Passbit för energimätare G1" 130mm
  • •  Anslutningar: FJV & VS upp KV & VV upp

Visa mer

Termix VVX-ID är en komplett lösning för varmvatten och värme med optimal säkerhet, effektiv värmeöverföring, servicevänlig konstruktion och kompakt uppbyggnad. Fjärrvämecentralen används vid konvertering eller nyinstallation till fjärrvärme. P-märkt av RISE 2021 med bästa avkylning uppmätt, ger lägsta returtemperaturen.

  • •  Regulator ECL 120
  • •  Styrventil VS2 DN15 kvs 0,4
  • •  Diff.tryck FJV: Min 1,0 bar. Max 6 bar.
  • •  Regulator VV IHPT självverkande termostatisk
  • •  Expansionskärl 12 liter
  • •  2 st. avstängningsventiler VS (röda)
  • •  1 st. avstängningsventil KV (grön)
  • •  1 st. backventil KV
  • •  Passbit för energimätare G1" 130mm
  • •  Anslutningar: FJV & VS upp KV & VV upp

Märkningar

CE

Dokument

Översikt
RSK-nummer6947196
Tillverkarens artikelnummer144H3299
GTIN5706562140776
ProduktFjärrvärmecentral
ProduktnamnVVX-ID 22-22 ECL120 med skåp
DimensionG20
Storlek540x430x800mm (BxDxH)
Tryck/Flöde/TempFJV PN16. VS PN6. VV-KV PN10
Effekt/Eldata15kW vid 60-80°C sek
Funktionvillaväxlare, varmvatten/värme
Utförandeanslutning endast upp
Färgvit
Ytbehandling-
Materialplåt/flermaterial
StandardP-märkt
Övrig infoECL120, kvs 0,4 UPM3
Tillverkarens produktsida -
RSK flik15 Pannor/Brännare/Värmepumpar/Kyla/Fjärrvärme
Tillverkarens artikelnummer 144H3299
GTIN 5706562140776
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Lämplig för fjärrvärme Ja
Lämplig för närvärme Ja
Lämplig för värmepump Nej
Lämplig för solvärme Nej
Lämplig för värme Ja
Lämplig för tappvarmvatten Ja
Med cirkulationspump Ja
Högeffektiv pump (överensstämmande med EC 547/2012 och EC 641/2009) Ja
Med värmeåtervinning Nej
Material värmeväxlare Rostfritt stål
Lödmaterial värmeväxlare Kopparlod
Med anslutning för värmemätare Ja
Med dykrör Nej
Med värmemätare Nej
Med passbit för kallvattenmätare Nej
Med passbit för varmvattenmätare Nej
Tryckdifferens primär 100 - 600 kPa
Med tappvarmvattenprioritering Nej
Med elektrisk eftervärmare Nej
Styrenhet Elektronisk
Med smutsfång Ja
Zonventil Nej
Med isolering Nej
Höjd 800 mm
Bredd 540 mm
Djup 430 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP 5706562140776
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 560
Bredd (mm) 460
Höjd (mm) 850
Vikt (kg) 47
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_22_6947196.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_6947196.pdf
