RSK-nr enhet: ST

RSK-Nr: 682 42 01

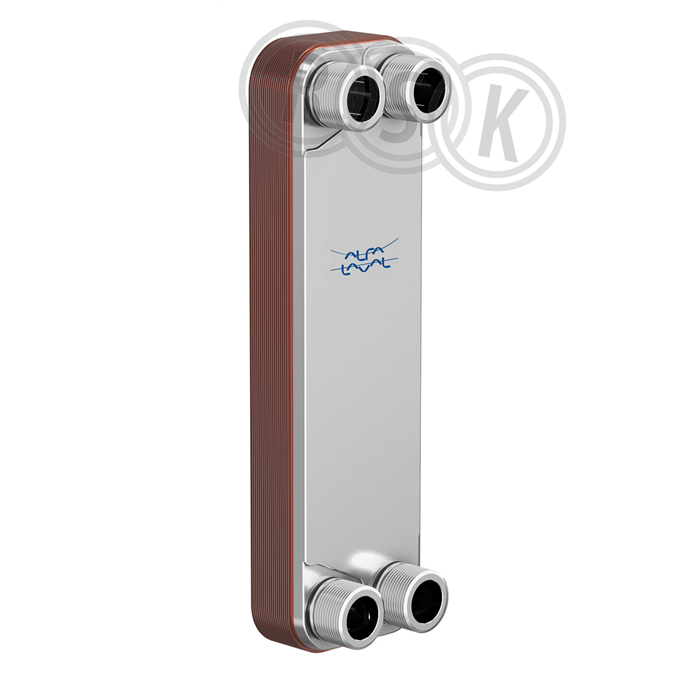

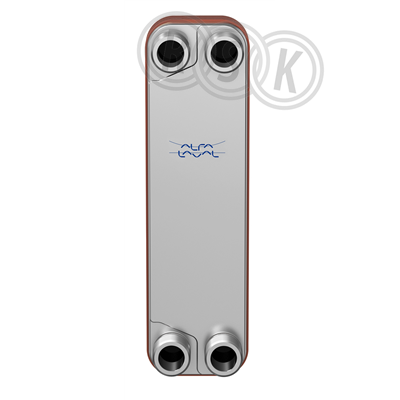

CB20-24H

Plattvärmeväxlare

Inlagd: 2011-07-12

RSK-nr enhet: ST

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Visa mer

Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.

  • •  Kompakt
  • •  Lätt att installera
  • •  Självrengörande
  • •  Låga krav på service och underhåll
  • •  Alla enheter är tryck- och läckageprovade
  • •  Saknar packningar

Märkningar

CE

Dokument

Översikt
RSK-nummer6824201
Tillverkarens artikelnummer32870000 14
GTIN-
ProduktPlattvärmeväxlare
ProduktnamnCB20-24H
DimensionDN25
Storlek67x94x324
Tryck/Flöde/Temp32 bar
Effekt/Eldata-
FunktionVärmeöverföring
Utförande4 anslutningar utvändig gänga
Färgstål
Ytbehandlingkoppar
MaterialSyrafast stål Alloy 391
Standard97/23/EC
Övrig infolödd växlare
Tillverkarens produktsida -
RSK flik17 Vatten-/Medievärmare/Tankar/Växlare
Tillverkarens artikelnummer 32870000 14
GTIN -
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material Rostfritt stål
Modell/Utförande Lödd
Höjd 324 mm
Bredd 94 mm
Djup 67 mm
Antal plattor 24
Dimension primär Ansl. 25 (1")
Anslutning sekundär Utvändig gänga
Dimension sekundär Ansl. 25 (1")
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 343
Bredd (mm) 110
Höjd (mm) 160
Vikt (kg) 3,08
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel Ladda ner
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning Ladda ner
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf
Drift & Skötsel https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6824199.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/bvd_506_6824100_gruppfil.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6824199.pdf
Ritning https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6824201.pdf
